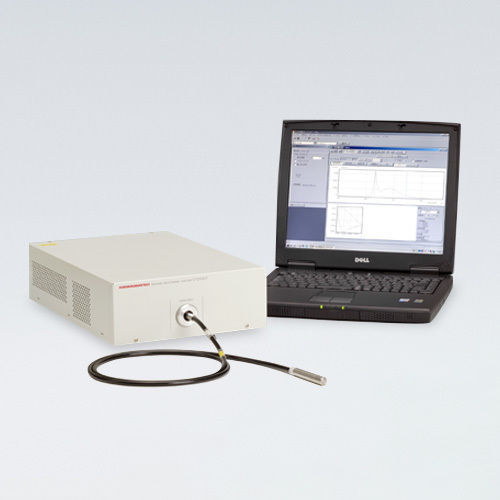

Spettrometro CCD C10027

per ricerca e sviluppocompattoCCD

Panoramica
Il PMA-12 è un sistema compatto di misura spettrale che integra spettrometro e rivelatore ottico in un'unità singola. L'alta sensibilità consente l'acquisizione dello spettro avvicinando una fibra ottica al campione senza necessità di un sistema di raccolta della luce dedicato. Spettrometro e fotodetettore sono realizzati con alta precisione meccanica per garantire stabilità nel tempo. L'asse delle lunghezze d'onda e la risposta spettrale sono calibrati per misure accurate.

Caratteristiche

• Spettrometro, rivelatore e alimentazione integrati in un involucro compatto
• Misure in tempo reale con monitoraggio simultaneo di più lunghezze d'onda
• Compatibilità con fibra ottica per un accoppiamento semplice del campione
• Asse delle lunghezze d'onda e risposta spettrale calibrati
• Configurazioni opzionali per diverse applicazioni

Modalità di misura

• Misure standard: Spettri di emissione di sorgenti luminose, fluorescenza, plasma e misure correlate
• Misure riflettenti: Riflessione spettrale per filtri ottici e rivestimenti
• Misure di trasmittanza e assorbimento: Trasmittanza e assorbimento spettrali per filtri, film e soluzioni
• Cromaticità (colore della sorgente): Determinazione del colore delle sorgenti luminose per illuminazione e LED
• Cromaticità (colore dell'oggetto): Valutazione del colore di vernici, tessuti e materiali stampati

Specifiche
Numero di prodotto: C10027-01 / C10027-02
Rivelatore: sensore di immagine lineare BT-CCD
Intervallo di lunghezze d'onda: 200–950 nm (C10027-01), 350–1100 nm (C10027-02)
Risoluzione in lunghezza d'onda (FWHM): < 2 nm (C10027-01), < 2.5 nm (C10027-02)
Accuratezza in lunghezza d'onda: < ±0.75 nm
Tempo di esposizione (trigger interno): 19 ms a 64 s
Canali: 1024
Dimensione pixel: 24 μm × 2928 μm
Temperatura di raffreddamento: -15 ℃
Rumore di lettura (max): 16 elettroni
Corrente oscura (max): 32 elettroni/scan (a -15 ℃, 20 ms)
Risoluzione AD: 16 bit
Spectrografo: Czerny-Turner, F# 4
Fibra: tubo SUS Φ12 mm incluso, area ricevente Φ1 mm, lunghezza 1,5 m
Trigger esterno: livello TTL / alta impedenza
Interfaccia: USB 2.0 (cavo 1,5 m incluso)
Alimentazione: AC 100–240 V, 50/60 Hz
Consumo: circa 70 VA
Temperatura di funzionamento: +10 ℃ a +30 ℃

Risposta spettrale / Esempi di misura
Le curve di risposta spettrale e le immagini di esempio illustrano le uscite tipiche dello strumento e i casi d'uso.

Specifiche tecniche

• Numeri di prodotto: C10027-01, C10027-02
• Rivelatore: sensore di immagine lineare BT-CCD
• Intervalli spettrali: 200–950 nm (C10027-01), 350–1100 nm (C10027-02)
• Risoluzione spettrale (FWHM): < 2 nm, < 2.5 nm
• Accuratezza lunghezza d'onda: < ±0.75 nm
• Tempo di esposizione: 19 ms a 64 s
• Canali: 1024
• Dimensione pixel: 24 μm × 2928 μm
• Raffreddamento: -15 ℃
• Rumore di lettura: 16 elettroni (max)
• Corrente oscura: 32 elettroni/scan (max, -15 ℃, 20 ms)
• Risoluzione AD: 16 bit
• Spectrografo: Czerny-Turner, numero F 4
• Fibra: Φ12 mm tubo SUS, ricevitore Φ1 mm, 1,5 m
• Trigger esterno: TTL / alta impedenza
• Interfaccia: USB 2.0
• Alimentazione: AC 100–240 V, 50/60 Hz
• Consumo: circa 70 VA
• Temperatura di funzionamento: +10 ℃ a +30 ℃
