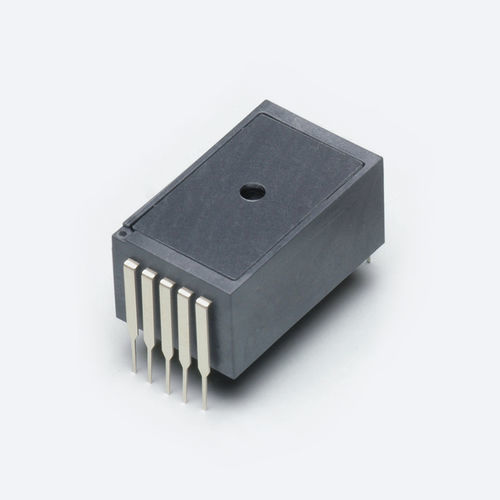

Mini spettrometro UV-visibile C10988MA-01

otticoCMOSultracompatto

Panoramica
La serie MS comprende teste di spettrometro formato pollice sviluppate per l'integrazione in sistemi di misura portatili e mobili. Combinando ottiche MEMS e un sensore d'immagine lineare CMOS con una griglia nanoimpresa, la serie MS offre una testa di spettrometro ultra-compatta adatta ad applicazioni con vincoli di spazio e peso.

Caratteristiche

• Formato compatto (dimensione pollice): 27,6 × 16,8 × 13 mm
• Peso ridotto: 9 g
• Risposta spettrale: 340–750 nm
• Risoluzione spettrale (indicato): 14 nm (FWHM max), tip. 12 nm
• Sensore d'immagine lineare CMOS integrato con fenditura di ricezione
• Progettata per l'incorporamento in apparecchiature di misura portatili/mobili
• Fattore di conversione della lunghezza d'onda fornito sul foglio dei risultati di prova

Descrizione
La serie MS integra un sensore d'immagine lineare CMOS, una fenditura di ricezione e una griglia nanoimpresa formata su una lente convessa per creare una testa di spettrometro altamente compatta. Il ridotto volume e la massa di 9 g consentono l'installazione in strumenti portatili, droni o altre piattaforme mobili dove spazio e peso sono limitati. Il modulo non è raffreddato ed è destinato a condizioni tipiche di misura in laboratorio e in campo (condizione ambiente tip. Ta = 25 °C salvo diversa indicazione).

Specifiche

• Modello: C10988MA-01
• Intervallo di risposta spettrale: 340 a 750 nm
• Risoluzione spettrale (FWHM) (tip.): 12 nm
• Risoluzione spettrale (FWHM) (max.): 14 nm
• Raffreddamento: Non raffreddato
• Sensore integrato: Sensore d'immagine lineare CMOS
• Numero totale di pixel: 256 pixel
• Dimensioni fisiche: 27,6 × 16,8 × 13 mm (dimensione pollice)
• Peso: 9 g
• Condizione di misura: Tip. Ta = 25 °C, salvo diversa indicazione
• Nota: Il fattore di conversione della lunghezza d'onda è elencato nel foglio dei risultati di prova
