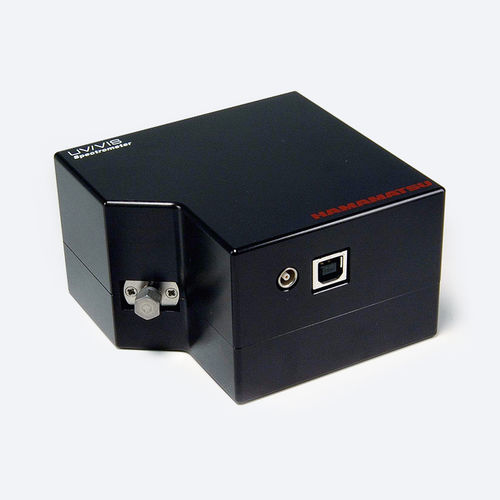

Mini spettrometro CCD C11697MB

CMOSper applicazioni industrialiper illuminazione a LED

Panoramica
Il C11697MB è un policromatore compatto che integra elementi ottici, un sensore di immagine CMOS ad alta sensibilità e un circuito di pilotaggio. La luce viene guidata tramite fibra ottica alla porta di ingresso della serie TM; lo spettro misurato dal sensore integrato viene inviato al PC tramite USB 2.0 per l'acquisizione. Il dispositivo supporta tempi di integrazione brevi tramite ingresso trigger, consentendo la misura di sorgenti luminose pulsate e letture rapide adatte ai test di LED in linea di produzione. È fornito software di valutazione; le specifiche DLL sono rese disponibili per l'integrazione software personalizzata.

Caratteristiche

• Sensore di immagine CMOS integrato ad alta sensibilità, comparabile alle prestazioni di un CCD
• Ingresso trigger per integrazione a breve tempo e misurazioni su luce pulsata
• Tempo di lettura ad alta velocità (~2 ms)
• Rivelatore a integrazione di carica simultanea
• Fattore di conversione delle lunghezze d'onda memorizzato nella memoria interna
• Interfaccia USB 2.0 per l'uscita dati verso PC
• Software di valutazione incluso; specifiche DLL disponibili per integrazione OEM/personalizzata

Misura e uso
Collegare la luce da misurare alla porta di ingresso della serie TM tramite fibra ottica. Condizione ambientale tipica per le specifiche: Ta = 25 °C salvo diversa indicazione. La funzione trigger integrata e la lettura rapida consentono l'acquisizione di spettri di emissione da sorgenti pulsate e intervalli di integrazione brevi. Il software di valutazione permette di impostare i parametri di misura, acquisire e salvare i dati spettrali e visualizzare grafici; le applicazioni personalizzate possono utilizzare le specifiche DLL fornite per controllo diretto e recupero dati.

Specifiche (tabella)

• Intervallo di risposta spettrale: 320 a 1000 nm
• Risoluzione spettrale (FWHM) tipica: 5 nm — massima: 8 nm
• Raffreddamento: non raffreddato
• Risoluzione A/D: 16 bit
• Interfaccia: USB 2.0
• Sensore integrato: CMOS ad alta sensibilità (2048 pixel totali)
• Velocità di lettura: circa 2 ms
• Funzioni: funzione trigger; integrazione di carica simultanea
• Condizione di misura: Typ. Ta = 25 °C (salvo diversa indicazione)

Specifiche tecniche

• Modello: C11697MB
• Intervallo di risposta spettrale: 320 a 1000 nm
• Risoluzione spettrale (FWHM): tip. 5 nm, max. 8 nm
• Rivelatore: sensore di immagine CMOS ad alta sensibilità, 2048 pixel totali
• Risoluzione A/D: 16 bit
• Velocità di lettura: lettura ad alta velocità circa 2 ms
• Raffreddamento: nessuno (non raffreddato)
• Interfaccia: USB 2.0
• Funzionalità di misura: funzione trigger per misure su luce pulsata; integrazione di carica simultanea
• Memoria a bordo: fattore di conversione delle lunghezze d'onda registrato nella memoria interna
• Software: software di valutazione fornito per controllo misure e salvataggio dati; specifiche DLL fornite per integrazione personalizzata
