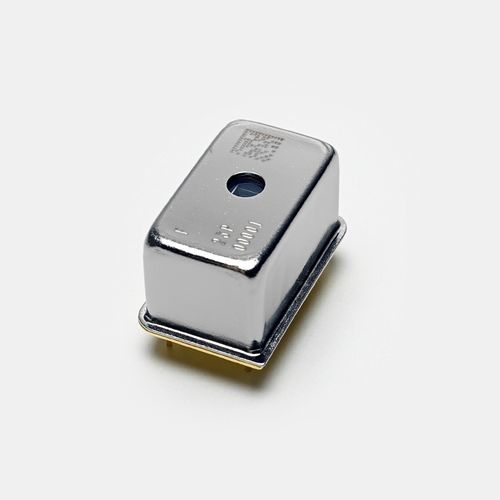

Mini spettrometro ultravioletto C16767MA-01

CMOSper l'industria dei semiconduttoriOEM

Panoramica
Il C16767MA-01 è una testa di mini-spettrometro ultracompatta e ad alta sensibilità per misure nell’ultravioletto (190 nm–440 nm). Progettato per una facile integrazione in strumenti analitici compatti e portatili utilizzati per monitoraggio industriale e analisi in campo.

Caratteristiche principali

• Dimensioni fingertip: 20,1 mm × 12,5 mm × 10,1 mm
• Peso: 5 g
• Risposta spettrale: 190 nm a 440 nm
• Risoluzione spettrale (tip.): 3,2 nm; (max.): 5 nm
• Supporta integrazione sincronizzata (otturatore elettronico)
• Funzionamento non raffreddato
• Fattore di conversione della lunghezza d’onda indicato sul foglio di collaudo finale

Tecnologia / Progettazione
Il C16767MA-01 impiega un sensore di immagine CMOS lineare con fenditura integrata ottenuta per incisione e un reticolo concavo riflettente prodotto tramite nanoimpronta. Il sensore presenta una resistenza UV migliorata e un filtro anti-luce parassita formato sul sensore per sopprimere la luce diffusa dovuta alla diffrazione, migliorando la fedeltà del segnale nella banda UV.

Esempi di applicazione

• Analisi della qualità dell’acqua (composti organici, BOD)
• Monitoraggio atmosferico di gas (es. NO, SO2)
• Caratterizzazione di LED UV (UV-A, UV-B, UV-C)
• Monitoraggio dei processi in semiconduttori (diagnostica plasma e gas di processo)

Esempi di misura (note)
I moduli dimostrativi basati su C16767MA-01 hanno fornito misure di acido nitrico, acido nitroso, BOD e alcuni composti organici (es. antracene) con buona correlazione rispetto a spettrofotometri da banco per analisi specifiche. Fare riferimento alle note applicative per condizioni di prova e procedure di calibrazione dettagliate.

Specifiche tecniche

• Intervallo di risposta spettrale: 190 nm a 440 nm
• Risoluzione spettrale (FWHM) (tip.): 3,2 nm
• Risoluzione spettrale (FWHM) (max.): 5 nm
• Raffreddamento: Non raffreddato
• Sensore: Sensore di immagine CMOS lineare con fenditura integrata
• Pixel totali: 288
• Condizione di misura tipica: Ta = 25 °C salvo diversa indicazione
