Centro di lavorazione 5 assi UFA-Industry

verticaleper legnodi fresatura

Presentazione
La macchina per la lavorazione di pannelli UFA-Industry consente di formattare i pannelli in testa e in lunghezza e di realizzare incassature, scanalature e aperture sul lato inferiore. I pezzi posizionati su un trasportatore a catena vengono lavorati dal basso o su tutti e quattro i lati. La macchina è modulare e viene configurata in base alle esigenze produttive; gruppi e opzioni possono essere installati successivamente.

Punti di forza

• Progettata per elementi BSP con spessore di progetto fino a Z = 37 cm, larghezza massima Y = 360 cm e lunghezza X = 16,5 m.
• Possibilità di lavorazione dal basso e su 4 lati a seconda della configurazione.
• Software CAMBIUM® per controllo della produzione e integrazione dei processi macchina-macchina.

Gruppi principali e utensili

• Gruppo di rifilatura: fino a 22 kW, lavorazione possibile su entrambi i lati longitudinali.
• Gruppi di fresatura: fino a 43 kW, velocità mandrino fino a 12.000 g/min.

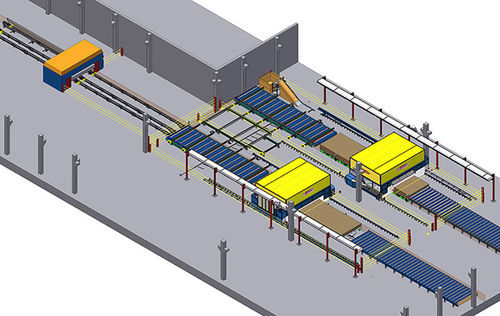

Catena di processo
La UFA-Industry può fungere da centro di lavorazione centrale nella linea produttiva. Può alimentare e coordinare fino a due macchine della serie PBA con pannelli già formattati e lavorati dal basso, eliminando la necessità di girare i pezzi e riducendo le operazioni di movimentazione.

Esempi di lavorazione
Formattatura, rifilatura, scanalature, incassature e lavorazione della faccia inferiore per grandi elementi BSP. In combinazione con macchine PBA, è possibile il lavoro dal basso su pannelli fino a circa 30 cm in flussi ottimizzati; le capacità massime dipendono dai gruppi e dalla configurazione scelta.

Modularità e automazione
Macchina modulare e personalizzabile con numerosi gruppi e opzioni di automazione. Velocità di corsa massime indicativa: asse X ≈ 60 m/min; asse Y ≈ 60 m/min; assi Z ≈ 30 m/min. Possibilità di retrofit per adeguamenti futuri.

Caratteristiche / specificazioni tecniche

• Tipo: centro di lavorazione pannelli per elementi BSP
• Modello: UFA-Industry
• Marca: Hundegger
• Spessore lavorabile (progetto): fino a Z = 37 cm (in funzione dell'applicazione; lavorazione ottimizzata dal basso fino a ≈ 30 cm)
• Larghezza massima: Y = 360 cm
• Lunghezza massima: X = 16,5 m
• Gruppo di rifilatura: fino a 22 kW (su entrambi i lati longitudinali)
• Gruppi di fresatura: fino a 43 kW, 12.000 g/min
• Velocità di movimento: X ≈ 60 m/min; Y ≈ 60 m/min; Z ≈ 30 m/min
• Movimentazione: trasportatore a catena per posizionamento pannelli; integrazione in catena di processo con PBA
• Software: CAMBIUM® (software interno di produzione e controllo)
• Modularità: gruppi e opzioni installabili e retroinstallabili
