Centro di taglio e lavorazione multifunzione PBA-Drive 3600

CNCin legno

Panoramica del prodotto

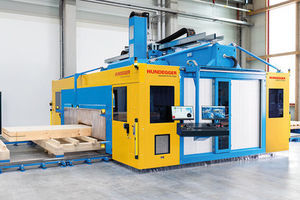

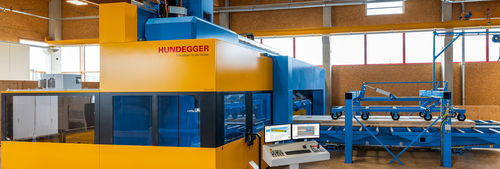

Il Hundegger PBA-Drive 3600 è un centro di lavorazione continuo per pannelli CLT che consente la lavorazione su sei lati senza ribaltare i pannelli. Combina flussi di materiale configurabili con componenti di precisione — convogliatore a catena heavy-duty e tre sistemi di misura HMC per unità tavolo — garantendo ripetibilità e adattabilità a diversi volumi produttivi.

Il tuttofare

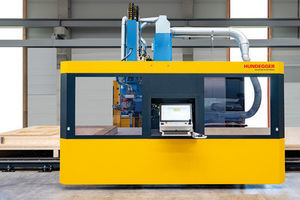

Il PBA-Drive 3600 è basato su un concetto modulare e un flusso materiale personalizzabile in funzione delle esigenze del cliente. Aggregati multi-asse potenti (fino a 5 assi) permettono la lavorazione di tutte le superfici in una sola passata. Cabina totalmente incapsulata con aspirazione flottante e smaltimento integrato dei trucioli limita la dispersione e riduce i tempi di pulizia.

Dimensioni massime dei pezzi

• Larghezze di lavorazione base fino a 3.660 mm
• Altezza massima pannello CLT fino a 400 mm

PUNTI CHIAVE DEL PBA-Drive 3600
Tre sistemi di misura HMC per unità tavolo e un convogliatore a catena ad alta precisione assicurano trasporto e posizionamento costanti. La macchina consente la lavorazione su sei lati senza ribaltamento, favorendo flussi continui ed efficienti.

Unità principali e prestazioni

• Unità 5 assi: 63 kW con magazzino portautensili (consente lavorazioni multi-superficie in una passata)
• Unità 3 assi: 43 kW con unità di foratura profonda orizzontale
• Cabina macchina completamente incapsulata con aspirazione flottante
• Smaltimento integrato dei trucioli nella zona di lavorazione

Vantaggi

• Lavorazione di tutte le superfici dei pannelli CLT senza ribaltamento
• Riduzione della polvere esterna e semplificazione dello smaltimento trucioli
• Lavorazione e formattatura simultanee dei pannelli
• Flusso materiale efficiente per funzionamento continuo
• Facile integrazione con sistemi di alimentazione automatici

Varianti / Dimensioni massime (pezzo grezzo)

• Lunghezza: min. 4.000 mm — max. dipende dalla lunghezza delle rotaie
• Larghezza: min. 1.250 mm — max. 3.660 mm
• Altezza: min. 60 mm — max. 400 mm

Installazione e automazione

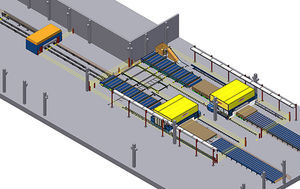

Diverse opzioni di carico e scarico coprono concetti dalla movimentazione manuale fino a flussi di materiale completamente automatizzati. Il convogliatore a catena sviluppato da Hundegger e un'unità di allineamento automatica consentono un posizionamento preciso e un trasporto affidabile di pannelli CLT grandi e pesanti.

Software / CAMBIUM
CAMBIUM è la piattaforma 3D Hundegger per la preparazione dei lavori e la produzione. Fornisce un'interfaccia unica per le macchine Hundegger, connettività BVX2, calcoli automatici, ottimizzazione e nesting, reportistica e interfacce IT standard, oltre all'integrazione con sistemi di alimentazione e stoccaggio.

Esempi di lavorazione
Dal CAD al componente finito: formattazione, fresatura, foratura, taglio, scanalatura e lavorazioni di angolo sono supportate dalla configurazione multi-aggregato e dalle opzioni di automazione.

Caratteristiche / specifiche tecniche

• Modello: PBA-Drive 3600
• Concetto di lavorazione: sei lati senza ribaltamento
• Trasporto: convogliatore a catena heavy-duty ad alta precisione (sviluppato internamente)
• Misura: tre sistemi HMC per unità tavolo
• Unità principali: 5 assi (63 kW) con magazzino utensili; 3 assi (43 kW) con foratura profonda
• Larghezza max lavorazione: fino a 3.660 mm
• Altezza max pannello: fino a 400 mm (min. 60 mm)
• Lunghezza (pezzo grezzo): min. 4.000 mm — max. dipende dalla lunghezza delle rotaie
• Serraggio: posizione di serraggio ottimizzata vicino all'area di lavorazione
• Zona macchina: cabina completamente incapsulata con aspirazione flottante e smaltimento integrato
• Automazione: opzioni dalla fase manuale al flusso continuo automatizzato; unità di allineamento automatica
• Software: CAMBIUM 3D per preparazione, ottimizzazione e interfaccia macchina
