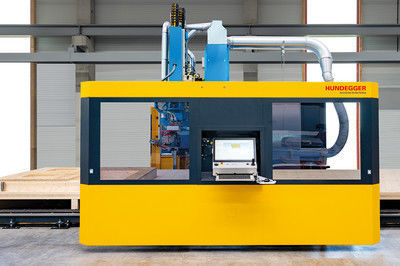

Centro di taglio e lavorazione multifunzione WALL-Master series

CNCin legno

Panoramica
Il Hundegger WALL-Master è un portale modulare per la produzione e l’isolamento automatizzato di elementi a telaio ligneo (pareti, tetti, solai). Il portale compatto con armadi elettrici integrati e pannello operatore mobile riduce l’ingombro e semplifica l’utilizzo. L’integrazione con la piattaforma CAMBIUM supporta la preparazione dei lavori e l’ottimizzazione dei processi.

Varianti disponibili

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

Punti salienti

• Design compatto con ridotto ingombro, compatibile con sistemi di ribaltamento
• Concetto di sicurezza e guide lineari protette dalla polvere
• Espandibile per maggiore capacità e diversi tipi di pareti
• Compatibilità con sistemi di isolamento: WAM-TL, WAM-TS, WAM-TC
• Mandrino 3 assi raffreddato ad aria 11 kW (espandibile a 4/5 assi)
• Supporto per fino a 5 sistemi di fissaggio: chiodatura, graffatura, avvitatura, spinta, ecc.
• Opzionale: pulizia tavolo e componenti

Progetto macchina e funzionamento
Portale in struttura saldata a cassa resistente alla torsione, azionato da servomotori su guide asse X per elevata precisione. Quadri elettrici integrati e pannello mobile per uso intuitivo. Carrelli con raschiatori e guarnizioni riducono l’ingresso di polvere e permettono accesso agevole al tavolo.

Unità di lavorazione
Unità standard: mandrino di fresatura 3 assi raffreddato ad aria con velocità regolabile e presa utensile automatica. Espandibile a 4/5 assi con cambio utensile automatico per lavorazioni differenti.

Unità di fissaggio
Interfaccia universale Hundegger per il prelievo automatico di utensili di fissaggio di produttori diversi. Interfaccia meccanica con allacci media e trasferimento dati, supporto utensile 4 assi con rotazione ±90° per dispositivi di fissaggio.

Tavolo e movimentazione (SMART-Table)
Soluzioni tavolo flessibili incluse SMART-Table:

• Distanza griglia rulli: 1.200 mm
• Altezza di lavoro: 550 mm
• Capacità di carico: fino a 100 kg/m²
• Elementi tavolo montati su guide Halfen della guida X per stabilità e flessibilità

Moduli di movimentazione

• Sistemi di bloccaggio per larghezze da 400 mm fino alla configurazione massima, pressione fino a 180 kg
• Rotazione: comando radio per sicurezza dell’operatore e ridotto ingombro
• Sollevamento: bracci per inclinare gli elementi fino a 70° per rimozione con gru
• Rulli: fissi, sollevabili o motorizzati per flessibilità di trasporto

Soluzioni di isolamento
Tre varianti di portale per insufflaggio dell’isolante:

• Thermo Linked: portale sospeso integrato al gantry (peso ca. 3 t)
• Thermo Solo: portale di isolamento autonomo su guide X con armadi mobili
• Thermo Cantilever: portale a sbalzo che percorre il gantry e ruota ±90° per riempire contorni complessi

Software (CAMBIUM)
CAMBIUM® è la piattaforma 3D Hundegger per preparazione dei lavori, calcoli automatici, mappatura e ottimizzazione della produzione. Consente preparazione centralizzata e integrazione con alimentazione e sistemi di magazzino.

Vantaggi

• Flusso integrato: lavorazione, fissaggio e isolamento in un unico sistema
• Interfaccia universale per dispositivi di fissaggio indipendenti dal produttore
• Posizionamento preciso dei fissaggi con angoli corretti
• Cambio automatico utensili e dispositivi per rapida riconfigurazione

Specifiche tecniche

• Velocità max assi: X ≈ 35 m/min, Y ≈ 40 m/min, Z ≈ 35 m/min
• Larghezze utili: 3.200 mm (3200) / 3.800 mm (3800) / 4.500 mm (4500); lunghezza a seconda della superficie del tavolo; altezza max 550 mm
• Mandrino: 3 assi raffreddato ad aria, 11 kW (espandibile a 4/5 assi)
• Sistemi di fissaggio: fino a 5 tipi
• SMART-Table: griglia 1.200 mm, altezza 550 mm, portata fino a 100 kg/m²
• Pressione di serraggio: fino a 180 kg
• Portali isolamento: Thermo Linked, Thermo Solo, Thermo Cantilever (insufflaggio)
• Cambio automatico utensile e dispositivo; interfaccia universale meccanica/media/dati
