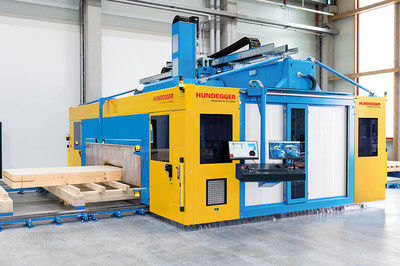

Centro di lavoro 3 assi PBA-X series

5 assicon mandrino orientabileper legno

Panoramica
Il portale Hundegger PBA‑X unisce un concetto macchina modulare ad azionamenti ad alte prestazioni per il lavorazione CNC di pannelli CLT e travi lamellari. Con unità a 5 e 3 assi e supporto CAMBIUM® multi‑panel, la PBA‑X elabora componenti di diverse sezioni in lotti ottimizzati con riduzione degli scarti.

Versioni

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

Concetto multi‑macchina
Il multimachining permette l’integrazione di più macchine per ottenere un flusso produttivo continuo, migliorando la capacità e distribuendo le operazioni tra stazioni.

Punti salienti

• Dimensioni massime lavorabili (pezzo grezzo): Lunghezza = dipende dalla lunghezza delle guide; Larghezza = 3500 | 4000 | 5000 mm (per versione); Altezza = 650 mm
• Unità mandrino 5 assi 35 kW con regolazione continua 0–12.000 rpm per utensili di grande diametro o frese ad alta velocità
• Unità di fresatura/foratura 3 assi per operazioni secondarie flessibili
• Sistema di pulizia TORNADO (montato sul portale o stazionario) per rimozione efficace di trucioli e polvere
• Guide lineari di alta qualità con carrelli sigillati per i movimenti X/Y
• Sistema di lubrificazione centralizzato automatico per ridurre la manutenzione

Cabina macchina / Unità principale / Utensili
Il portale e i portautensili si muovono in X e Y su guide di precisione, garantendo una connessione rigida tra telaio e sistema di trasporto. Cambio utensile con magazzino base fino a 50 posizioni; l’unità 5 assi lavora le 6 facce con velocità mandrino regolabile in continuo.

Vantaggi

• Elaborazione di componenti fino a 5,0 m di larghezza e 650 mm di altezza
• Esecuzione efficiente di tagli, fresature e forature
• Magazzino utensili configurabile
• Forature profonde su 4 facce fino a ±30°

Esempi di lavorazione
Adatto a concetti produttivi monopostazione, pluripostazione e pass‑through. La PBA‑X si adatta al layout di linea e al flusso materiale.

Opzioni e concetti di installazione
Configurabile da soluzione compatta monoposto a tavoli modulari pluripostazione o soluzioni pass‑through continue. Diverse unità opzionali estendono le funzionalità.

Software CAMBIUM®
CAMBIUM® è la piattaforma 3D per preparazione e controllo Hundegger. Supporta preparazione in ufficio o presso la macchina, calcoli automatici, nesting, aggiornamenti continui e interfacce con sistemi di stoccaggio e alimentazione.

Vantaggi CAMBIUM

• Un unico software per tutte le macchine Hundegger
• Mappatura completa del processo produttivo e calcoli automatici
• Report personalizzabili e chiari
• Interfacce IT standard per integrazione di sistema

Automazione / Tavoli di lavorazione intelligenti
Tavoli disponibili: sistema stazionario con supporti mobili a serraggio rapido, tavoli con rulli motorizzati per alimentazione/espulsione automatica e tavoli a vuoto che sollevano i pannelli fino a 400 mm. L’abbassamento automatico dei pod consente più lavorazioni in una sola presa.

Unità di lavorazione e utensili (esempi)
Unità ad alte prestazioni: mandrino/sega 5 assi, unità di fresatura 3 assi, unità per forature profonde, stampi a vuoto, seghe e attrezzature specifiche per CLT e travi lamellari.

Specifiche tecniche

• Serie modelli: PBA‑X (3100 / 3600 / 4600)
• Larghezza massima lavorabile: 3.500 mm (3100) / 4.000 mm (3600) / 5.000 mm (4600)
• Altezza massima pezzi: 650 mm
• Lunghezza: in funzione della lunghezza delle guide (configurabile)
• Potenza mandrino 5 assi: 35 kW
• Campo velocità mandrino: continuo 0–12.000 rpm
• Unità 3 assi incluse come complementi
• Magazzino utensili: fino a 50 postazioni (configurabile)
• Sistema TORNADO per espulsione trucioli e polvere
• Forature profonde su 4 facce fino a ±30°
• Tavolo a vuoto: sollevamento fino a 400 mm; abbassamento intelligente dei pod per serraggi multipli
• Lubrificazione centralizzata automatica
• Software CAMBIUM® per preparazione, nesting, ottimizzazione e controllo
• Concetti di installazione: monoposto, pluriposto, pass‑through
