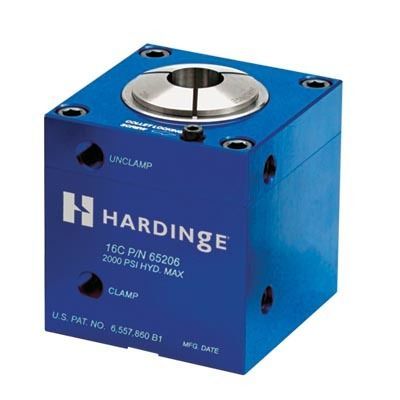

Portapinze per pinze in spinta 16C

per lavorazionestazionarioa posizione fissa

Specifiche

• Pressione massima d'esercizio – 250 psi aria; 2000 psi idraulico (17 bar aria; 137 bar idraulico)
• Pressione massima d'esercizio (note di sicurezza/operazione) – 250 psi aria; 1207 psi idraulico (17 bar aria; 83 bar idraulico)
• Forza del tubo di trascinamento – 5,8 × pressione di linea
• Capacità collet – 16C (1/64" a 1 5/8" / 0,39 a 41,27 mm tondo)
• Foro passante nella base
• Quattro fori di montaggio 3/8"-16 sotto la base
• Due fori per cuscinetto 3/8" (9,52 mm) sotto la base
• Due porte 1/4"-18 NPT
• Raccomandazione valvola – valvola 2 posizioni, 4 vie per idraulico; valvola 2 posizioni, 3 vie per pneumatico (valvole non incluse)

Sicurezza

• Non serrare eccessivamente gli elementi di fissaggio o i raccordi.
• Durante l'installazione di un collet, evitare di serrare troppo il collet contro il cono del pistone.
• Non superare le pressioni massime: 250 psi aria o 1207 psi idraulico (17 bar aria; 83 bar idraulico) per un funzionamento sicuro.
• Verificare che il collet trattenga correttamente il pezzo prima di attivare il bloccaggio.

Applicazione
Questo blocco collet 16C è un'unità fissa a doppio effetto, progettata per operazioni di macchina e assemblaggio che richiedono bloccaggio e sbloccaggio affidabili. Può essere usato singolarmente o montato in più esemplari su tavole rotanti, palette, attrezzature o tombstone per aumentare la produttività.

Installazione

• 1. Fissare il blocco collet a una superficie rigida e piana.
• 2. Collegare la prima linea di alimentazione con tubazione in acciaio 5000 psi (344 bar) al port CLAMP 1/4 NPTF del blocco e al port normalmente APERTO della valvola di controllo.
• 3. Collegare la seconda linea di alimentazione con tubazione in acciaio 5000 psi (344 bar) al port UNCLAMP 1/4 NPTF del blocco e al port normalmente CHIUSO della valvola di controllo.
• 4. Collegare l'alimentazione di controllo al port di pressione 1/4 NPTF della valvola.
• 5. Questa configurazione mantiene il collet chiuso fino all'attuazione della valvola.

Funzionamento

• 1. Rimuovere l'alimentazione dalla valvola prima di inserire un collet.
• 2. Allentare la vite di bloccaggio del collet.
• 3. Inserire il collet nella parte superiore del blocco.
• 4. Con la chiave per collet, ruotare il collet in senso orario fino al contatto con il cono del pistone.
• 5. Serrare la vite di bloccaggio senza eccedere.
• 6. Per chiudere, inserire il pezzo nel collet e collegare l'alimentazione alla valvola. AVVERTENZA: Non chiudere senza pezzo nel collet.
• 7. Regolare la pressione di alimentazione al minimo necessario per garantire il bloccaggio; l'uso continuo a pressione massima riduce la vita dei sigilli e del collet.
• 8. Per aprire, azionare la valvola in posizione di sblocco.

Manutenzione
Se la forza di serraggio diminuisce mentre la pressione rimane invariata, togliere il blocco collet dal servizio, smontarlo e sostituire gli O-ring danneggiati o usurati.

Tabella - Specifiche aggiuntive

• Serie collet: C
• Stile di azionamento: Pneumatico / Idraulico
• Stile: 16C
