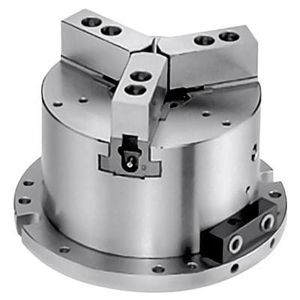

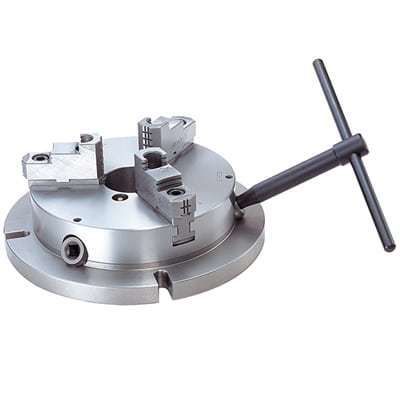

Mandrino di tornitura a serraggio manuale

3 ganascein acciaioslim

Panoramica Mandrino a profilo basso versatile progettato per sostituire pinze standard o mandrini a 3 ganasce. Rispetto ai mandrini a ganasce, i sistemi di pinza Hardinge® FlexC consentono di aumentare i giri del mandrino senza preoccuparsi delle forze centrifughe, permettendo impostazioni più rapide, cambi utensile più veloci, maggiore precisione e un ampio intervallo di serraggio per variazioni di materiale.

Perché investire I scroll chuck offrono precisione assoluta e garantiscono una ripetibilità di .0005" sulle parti duplicate. Questa precisione deriva da uno spazio integrato di .020" tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio, che fornisce alle viti opposte sufficiente libertà di movimento per regolare con precisione il pezzo. La regolazione richiede meno di un minuto e non sono necessari ulteriori interventi per mantenere .0005" TIR sulle parti duplicate.

Caratteristiche e vantaggi

• Retificato di precisione — tolleranze entro 0.05 mm
• Pinze superiori morbide compatibili per un serraggio versatile
• Ripetibilità di 0.02 mm con pinze rigide standard
• Precisione di serraggio parallelo con pinze rigide controllabile entro 0.05 mm dopo l’allineamento dei lati del mandrino

Vantaggi operativi

• Inserimento della chiave a 30° permette posizionamenti flessibili del mandrino
• Design super-sottile a basso profilo che aumenta la distanza utile per le operazioni di lavorazione
• Montaggio a flangia che semplifica le operazioni di carico/scarico
• Compatibile con pinze superiori rigide o morbide

Specifiche tecniche

• Ripetibilità: 0.02 mm (pinze rigide standard)
• Tolleranze: rettificato di precisione entro 0.05 mm
• Ripetibilità su parti duplicate: .0005" TIR (≈ 0.0127 mm)
• Gioco integrato tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio: .020"
• Inserimento chiave: angolo 30°
• Design: super-sottile / basso profilo per aumentare la distanza di lavorazione utilizzabile
• Pinze: compatibili con pinze superiori rigide o morbide
• Montaggio a flangia per facilitare carico/scarico
• Tempo di regolazione per raggiungere la precisione specificata: meno di un minuto
