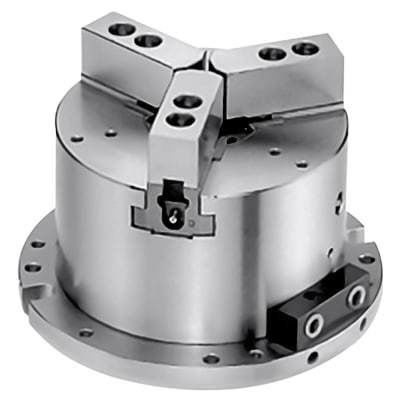

Mandrino automatico MO

3 ganascefissoautonomo

Panoramica
Tipo a cuneo autonomo. I mandrini a vite senza fine offrono precisione assoluta e garantiscono una ripetibilità di .0005” su pezzi duplicati. Questa precisione è ottenuta da un gioco integrato di .020” tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio, che consente alle viti opposte un ampio movimento per regolare il pezzo con precisione. La regolazione richiede meno di un minuto e non è necessaria alcuna ulteriore regolazione per ottenere la precisione di .0005” TIR su pezzi identici.

Caratteristiche e vantaggi

• Fondo flangiato che consente di fissare facilmente il mandrino su una piastra per rapidi cambi
• Cilindro integrato che offre una migliore stabilità e riduce l'ingombro per una maggiore efficienza di lavorazione

Vantaggi

• Il mandrino può essere controllato tramite codice M per l'uso in un sistema di carico automatico
• Morsi principali con passo 1,5 mm x 60° che consentono l'intercambiabilità dei morsi duri e morbidi con mandrini per torni CNC, riducendo i costi dei morsi di ricambio
• Struttura antipolvere e resistente all'acqua che aumenta la durata e l'efficienza del mandrino

Specifiche tecniche

• Serie modello: serie MO (stationario, centro chiuso)
• Tipo: mandrino motorizzato tipo cuneo autonomo
• Ripetibilità (TIR): 0.0005” su pezzi duplicati
• Gioco integrato: 0.020” tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio
• Tempo di regolazione: meno di 1 minuto per ottenere la ripetibilità specificata
• Montaggio: fondo flangiato per fissaggio rapido su piastra e cambi
• Cilindro integrato: migliora la stabilità e riduce lo spazio occupato
• Controllo: controllabile tramite codice M per automazione/sistemi di carico automatico
• Morsi: morsi principali con passo 1,5 mm x 60° per intercambiabilità mors duri/morbidi
• Costruzione: progettazione antipolvere e resistente all'acqua
