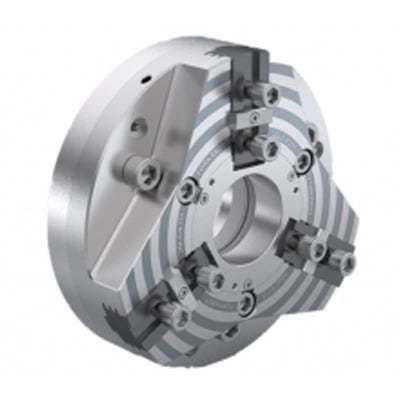

Mandrino di serraggio di pezzo a compensazione QLC series

per meccanica di precisioneper tornituraper finitura

Panoramica
I mandrini a ganasce scorrevoli QLC sono dispositivi di serraggio universali progettati per operazioni di tornitura. Sostituiscono mandrini a pinza standard o mandrini a cuneo convenzionali offrendo un intervallo di serraggio più ampio, maggiore forza di serraggio e compatibilità con giri mandrino più elevati tramite compensazione centrifuga.

Perché investire in un QLC?

• Forza di serraggio aumentata e ripetibilità migliore rispetto ai mandrini a cuneo standard, adatti a lavorazioni pesanti e produzione ad alto volume.
• Compensazione della forza centrifuga che consente operazioni a RPM più elevati mantenendo la precisione di serraggio.
• Opzioni di ganasce modulari compatibili con utensileria superiore standard per sostituzioni economiche.
• Massa rotante ridotta e sistemi di cambio rapido ganasce opzionali per ridurre tempi di set-up e cambio.
• Ganasce di base adattabili per applicazioni speciali (serraggio interno/esterno, pezzi a diametro variabile).

Tipologie QLC disponibili

• QLC — 3 ganasce, stile cuneo
  Mandrino scorrevole universale con grande passaggio. Misure: 110–140 mm.
• QLC-KT — 3 ganasce, heavy duty
  Configurazione a centro pieno per lavorazioni pesanti. Misure: 160–400 mm.
• QLC-KS — 3 ganasce, grande foro
  Foro passante aumentato per pezzi di diametro maggiore. Misure: 200–400 mm.
• QLC-AG — 3 ganasce, compensante
  Modello compensante per pezzi eccentrici ad alta precisione. Misure: 200–315 mm.
• QLC-LM — 3 ganasce, bassa manutenzione
  Design a manutenzione ridotta secondo il principio QLC. Misure: 200–500 mm.
• QLC-LS — 2 ganasce, corsa lunga
  Corsa estesa per elevate variazioni di diametro (~+95% di corsa). Misure: 160–315 mm.
• QLC MIR — Mandrino con sistema di cambio rapido ganasce
  Soluzione di cambio rapido per serraggio ID e OD. Misure: 200–500 mm.
• QLC SWB — Mandrino con sistema di cambio rapido ganasce
  Ottimizzato per piccoli lotti ricorrenti; sistema brevettato SWB con chiave di bloccaggio.

Motivi per acquistare i mandrini QLC
Vantaggi

• Progetto della ganascia di base che riduce l'usura rispetto ai concetti tradizionali a ganasce scorrevoli.
• Guide ganasce rettificate che limitano la perdita di lubrificante e migliorano la costanza delle regolazioni.
• Profili guida multipli per forze di serraggio controllate e uniformi.
• Progetto a gancio a cuneo senza gioco che assicura elevate forze di serraggio e ripetibilità.
• Compensazione centrifuga adatta a regimi elevati.
• Superfici scorrevoli temprate, rettificate e finite per una maggiore durata.
• Formati ganascia conformi alle specifiche EU/US per intercambiabilità.
• Sistemi di cambio rapido ganasce (MIR / SWB) opzionali per ridurre i tempi di inattività.

Caratteristiche tecniche

• Gancio a cuneo senza gioco brevettato.
• Concetto di ganascia di base multi-profilo brevettato.
• Corpo del mandrino nitrurato per maggiore durata.
• Sistema di lubrificazione circolare con alimentazione forzata (brevettato).
• Meccanismo di compensazione centrifuga per capacità ad alte velocità.

Applicazioni

• Officine e produttori su commessa.
• Produzione di pezzi torniti in grandi volumi.
• Lavorazioni pesanti e operazioni di sgrossatura.
• Finitura e tornitura di precisione con modelli compensanti per pezzi eccentrici.
• Soluzioni flessibili per materiale a diametro variabile e requisiti di cambio rapido.

Specifiche tecniche

• Famiglia di prodotti: mandrini scorrevoli QLC (QLC, QLC-KT, QLC-KS, QLC-AG, QLC-LM, QLC-LS, QLC MIR, QLC SWB).
• Intervalli di misura: 110–140 mm (QLC); 160–400 mm (QLC-KT); 200–400 mm (QLC-KS); 200–315 mm (QLC-AG); 200–500 mm (QLC-LM); 160–315 mm (QLC-LS); 200–500 mm (QLC MIR / SWB).
• Sistema di serraggio a gancio a cuneo senza gioco.
• Compensazione centrifuga per capacità ad alta velocità.
• Profili guida multipli e interfacce standard di ganascia di base.
• Corpo nitrurato e superfici scorrevoli temprate; lubrificazione circolare con alimentazione forzata (brevettata).
• Sistemi opzionali di cambio rapido ganasce per conversioni ID/OD veloci.
