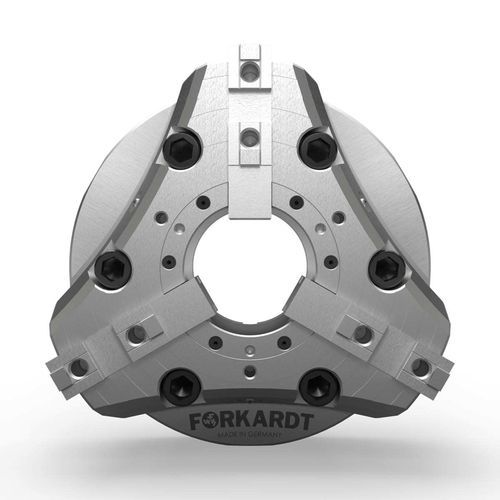

Mandrino automatico FNC+

3 ganascecon foro passanteautocentrante

Panoramica del prodotto
Il FNC+ è un mandrino di potenza a 3 ganasce tipo cuneo con sistema di ganasce a cambio rapido di serie. Progettato per consentire regimi di mandrino più elevati, spostamenti delle ganasce più rapidi, riduzione della massa del corpo mandrino e rigidità migliorata. Accetta utensili superiori secondo norma europea e offre un'ampia gamma di presa per variazioni di pezzo. Realizzato in materiale di alta qualità con corpo monoblocco nitrurato e prodotto secondo ISO 9001:2000.

Miglioramenti chiave / nuove funzionalità

• Opzioni di dentatura della ganascia di base dritte o inclinate (la base dritta accetta molte ganasce di base concorrenti; la base inclinata accetta le legacy Forkardt FNC).
• Foro ingrandito per soddisfare o superare i fori macchina comuni e massimizzare la capacità di alimentazione barra.
• Sei bulloni di montaggio (invece di tre) per aumentare la rigidità di fissaggio alla mandrino.

Funzionalità e punti salienti del design
L'azionamento brevettato a gancio a cuneo trapezoidale trasferisce in modo efficiente alte forze di serraggio mantenendo la precisione a velocità elevate. La riduzione della massa del corpo e l'altezza complessiva inferiore consentono regimi più elevati e un maggiore spazio di lavoro utilizzabile. La corsa più corta dell'attuatore centrale consente tempi di spostamento delle ganasce molto più rapidi rispetto alla maggior parte degli altri mandrini a ganasce a cambio rapido. Sono disponibili più adattatori di montaggio per garantire la compatibilità con i mandrini delle macchine comuni.

Vantaggi

• Cambio ganasce molto rapido (pochi secondi) per migliorare l'efficienza di produzione.
• Ampia gamma di accessori di montaggio per adattarsi a molti mandrini macchina.
• Corpo monoblocco nitrurato per elevata rigidità e lunga durata.
• Concentricità mantenuta e alta ripetibilità.
• Forze di serraggio molto elevate grazie all'azionamento robusto a gancio a cuneo trapezoidale.

Caratteristiche tecniche

• Profilo della ganascia di base rivisto per accettare ganasce di base di marche concorrenti.
• Progettazione più compatta e massa del mandrino ridotta per maggiore capacità di RPM e lunghezze pezzo utilizzabili maggiori.
• Dispositivo di sicurezza a pistone per montaggio verticale sicuro sul mandrino e sblocco/regolazione controllata delle ganasce.
• Disponibilità standard con ganasce di base a denti inclinati o diritti; il modello a denti diritti è compatibile con ganasce concorrenti.
• Montaggio mandrino a sei bulloni per maggiore rigidità.

Applicazioni

• Produzione in lotti medi e piccoli che richiedono cambi ganasce rapidi e regimi di mandrino elevati.

Documentazione
Istruzioni per l'uso e una brochure prodotto sono disponibili per il FNC+ (vedere la documentazione prodotto).

Specifiche tecniche

• Famiglia modello: mandrino di potenza 3 ganasce tipo cuneo FNC+.
• Dentatura ganascia di base: dritta o inclinata (la dritta accetta molte ganasce di base concorrenti).
• Foro: passante ingrandito per migliorare la capacità di alimentazione barra.
• Montaggio: adattatori multipli disponibili; montaggio mandrino 6 bulloni per maggiore rigidità.
• Corpo: monoblocco nitrurato in materiale di alta qualità per rigidità e longevità.
• Azionamento: profilo brevettato a gancio a cuneo trapezoidale per elevata forza di serraggio ed efficienza.
• Cambio ganasce: sistema di cambio rapido ganasce di serie; corsa ridotta dell'attuatore per spostamenti ganasce più rapidi.
• Sicurezza: dispositivo di sicurezza a pistone per montaggio verticale sicuro e sblocco controllato delle ganasce.
• Norme/qualità: prodotto in conformità a ISO 9001:2000.
• Uso tipico: produzione in lotti medi e piccoli; regimi di mandrino più elevati consentiti dalla riduzione della massa del mandrino.
