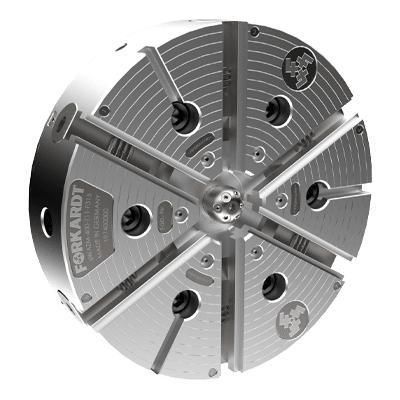

Mandrino di serraggio di pezzo per meccanica di precisione 6 WAZMF

per tornituraper tornitura internaper tornitura esterna

Panoramica
Mandrino equalizzatore a leva azionato modello 6 WAZMF progettato per serraggio di pezzi cilindrici a parete sottile e delicati con minima deformazione. Le ganasce adiacenti sono collegate per garantire un'azione equalizzante; il sistema di cambio rapido morsetti FNC riduce i tempi di set-up per piccole e medie serie.

Vantaggi

• Assenza di foro passante che impedisce l'ingresso di trucioli nel mandrino.
• Guide delle ganasce e componenti interni in acciaio legato temprato per una maggiore durata.
• Ganasce di base finemente dentellate per regolazione semplice e cambio rapido.
• Lunga corsa delle ganasce per serraggio oltre proiezioni ed envelope sferiche.

Caratteristiche tecniche

• 12 punti di forza equalizzata.
• Sistema di cambio morsetti FNC a vite singola.
• Azionamento a leva per aumentare la sensibilità del mandrino.
• Capacità di serraggio interna ed esterna.
• Capacità di serraggio differenziale per diametri variabili.

Applicazioni

• Pezzi a parete sottile
• Pezzi con requisiti di rotondità
• Pezzi con requisiti di planarità
• Tornitura ad alta velocità
• Tamburi dei freni
• Rotori
• Giranti (impellers)
• Coperchi e scocche

Specifiche tecniche

• Tipo di prodotto: Mandrino equalizzatore a leva azionato 6 ganasce
• Punti di equalizzazione: 12
• Sistema di cambio ganasce: Cambio rapido FNC a vite singola
• Azionamento: Azionamento a leva per maggiore sensibilità
• Modalità di serraggio: Serraggio interno, esterno e differenziale
• Materiali: Guide delle ganasce e componenti interni in acciaio legato temprato
• Note di progetto: Nessun foro passante; ganasce di base finemente dentellate; lunga corsa per envelope complesse
