accoppiatore elettronico / di bus CANopen
600-160-1AA11

Aggiungi ai miei preferiti MyDirectIndustry

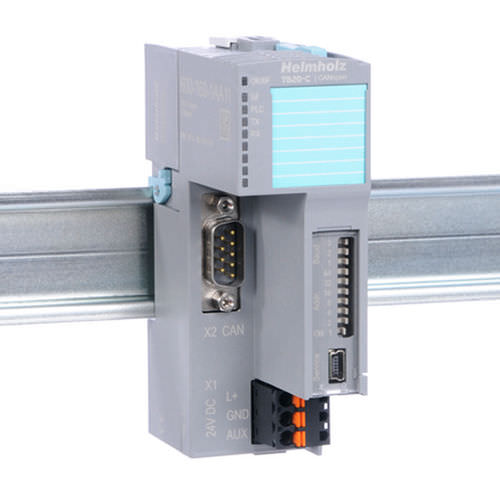

accoppiatore elettronico / di bus CANopen accoppiatore elettronico / di bus CANopen - 600-160-1AA11
{{requestButtons}}

Caratteristiche

  • Tipo:

    elettronico

  • Applicazioni:

    di bus CANopen

Descrizione

L'accoppiatore bus CANopen® è progettato per collegare un bus CAN ai moduli periferici TB20. Supporta il protocollo CANopen® secondo DS 301 e utilizza il profilo DSP-401 per moduli I/O digitali e analogici.
Una configurazione TB20 funzionante richiederà sempre un accoppiatore bus e almeno un modulo periferico, ma può ospitare fino a 64 moduli di qualsiasi tipo collegati in serie con l'accoppiatore bus. L'accoppiatore bus CANopen® supporta l'hot-swap per la sostituzione dei moduli durante il funzionamento.
Questo accoppiatore consente di utilizzare gli SDO per accedere liberamente a tutti i valori, parametri e diagnostica degli I/O e può gestire fino a 256 byte di dati I/O con il protocollo PDO.

Caratteristiche generali
Protocollo CANopen® secondo DS301 e DSP401
Bit rate da 20 kbps a 1 Mbps
16 TPDOs/16 RPDOs
Un server SDO
Produttore di battito cardiaco
Due consumatori di battito cardiaco
Protezione dei nodi
Oggetto SYNC
Configurazione dei parametri memorizzabili
Un massimo di 64 moduli
Supporta hot-plug
Alimentazione 24 VDC
Alimentatore integrato per l'alimentazione dei moduli periferici TB20 (2,5 A)
Fornisce la tensione I/O (24 VDC)
DIP switch per la configurazione dell'ID del nodo e del bit rate; può essere coperto
5 LED, uno dei quali bicolore
Porta dispositivo USB per diagnosi online con TB20 ToolBox

Traduzione automatica  (Visualizza il testo originale in inglese)
