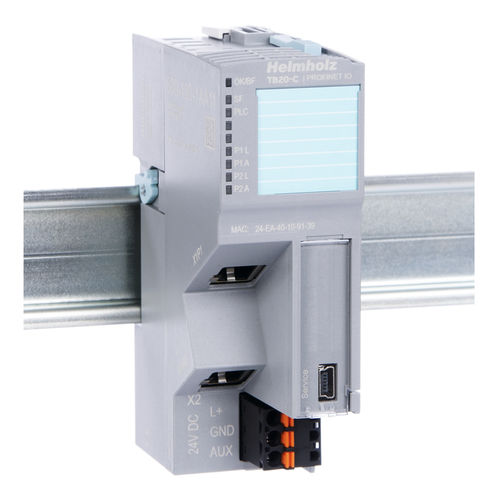

accoppiatore elettronico / di bus / I/O / automatico
600-180-1AA11

{{requestButtons}}

Caratteristiche

  • Tipo:

    elettronico

  • Applicazioni:

    di bus, I/O

  • Altre caratteristiche:

    automatico

Descrizione

L'accoppiatore bus PROFINET è progettato per collegare un bus PROFINET ai moduli periferici TB20. Può ospitare fino a 63 moduli di qualsiasi tipo collegati in serie con l'accoppiatore bus. L'accoppiatore bus supporta l'hot-swap per la sostituzione dei moduli durante il funzionamento.
Inoltre, riconosce tutti i moduli periferici collegati e assegna a ciascun modulo gli ingressi/uscite corrispondenti della tabella immagine di processo.
Una configurazione TB20 funzionante richiederà sempre un accoppiatore bus e almeno un modulo periferico.

I moduli possono essere sostituiti durante il funzionamento (hot-swap)
Alimentazione 24 V DC
Alimentatore integrato per l'alimentazione dei moduli periferici (2,5 A)
Fornisce la tensione I/O del sistema (24 VDC)
Porta dispositivo USB per la diagnostica online, la configurazione dei parametri, il setup e gli aggiornamenti del firmware con "TB20 ToolBox"
Simulazione TB20 ToolBox per la messa in servizio del sistema I/O senza controllore di livello superiore per testare il funzionamento del sistema (controllo I/O)
Interruttore a scomparsa "reset di fabbrica" per ripristinare le impostazioni di fabbrica del modulo
Dispositivo I/O secondo PROFINET IO (IEC 61158-6-6-10)
Interruttore integrato a 2 porte
Velocità di trasmissione full-duplex di 100 Mbps
340 byte Dati I/O
Fino a 63 moduli periferici
Classe di conformità C
Protocollo di ridondanza dei media (MRP)
Indirizzamento automatico / hot-swapping (LLDP, DCP)
Rilevamento della topologia
Dati I&M
Allarmi diagnostici, allarmi di processo, allarmi pull/plug
Integrazione con file GSDML
7 LED, uno dei quali bicolore

Traduzione automatica  (Visualizza il testo originale in inglese)
