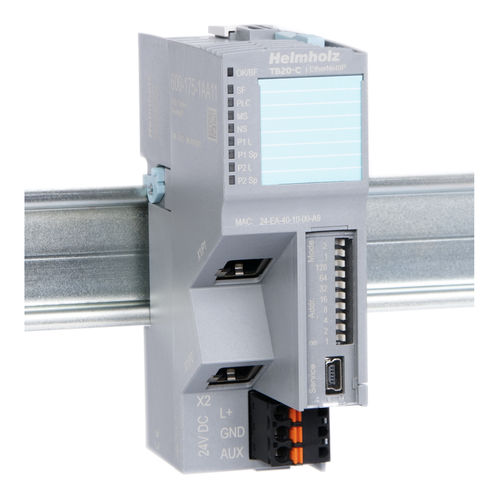

Accoppiatore elettronico 600-175-1AA11

EthernetI/Odi bus

L'accoppiatore bus EtherNet/IP consente di accedere ai dati dei moduli periferici utilizzando il protocollo EtherNet/IP. Può ospitare fino a 64 moduli di qualsiasi tipo collegati in serie con l'accoppiatore bus. L'accoppiatore bus EtherNet/IP è dotato di uno switch integrato a due porte che consente di configurare la topologia a stella o a linea. L'ampia dimensione della tabella immagine I/O di un kbyte consente di implementare sistemi completi e complessi. TB20 ToolBox può essere utilizzato per configurare facilmente il sistema e i parametri dei vari moduli e trasferire le impostazioni corrispondenti all'accoppiatore. Una configurazione TB20 funzionante richiede sempre un accoppiatore di bus e almeno un modulo periferico. L'accoppiatore di bus supporta l'hot-swapping per la sostituzione dei moduli durante il funzionamento. I moduli possono essere sostituiti durante il funzionamento (hot-swapping) alimentazione 24 V CC Alimentatore integrato per l'alimentazione dei moduli periferici (2,5 A) Fornisce la tensione di I/O del sistema (24 VDC) Simulazione TB20 ToolBox per la messa in funzione del sistema di I/O senza un controllore di livello superiore, al fine di testarne la funzionalità (I/O check) Interruttore di "reset di fabbrica" a scomparsa per ripristinare le impostazioni di fabbrica del modulo Supporta unicast e multicast 511 byte di dati di gruppo in ingresso, 511 byte di dati di gruppo in uscita Fino a 64 moduli periferici Messaggistica implicita (classe di trasporto 1) Messaggistica esplicita (classe di trasporto 3) L'indirizzo IP può essere impostato rispetto a un indirizzo IP di base utilizzando un interruttore DIP che può essere coperto DHCP (selezionabile tramite interruttore DIP) Switch integrato a 2 porte con 2 connettori RJ45 I dati di processo del modulo vengono assegnati automaticamente alla mappatura EtherNet/IP
