Switch Ethernet gestibile FLEXtra STAGE

8 porte12 porte5 porte

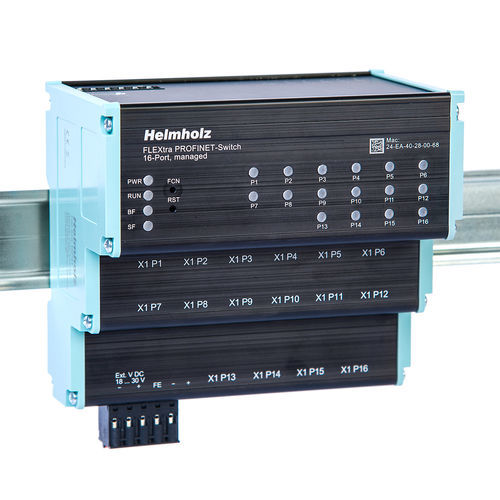

Lo switch FLEXtra PROFINET gestito a 16 porte può essere utilizzato per collegare in rete componenti PROFINET a 100 Mbps e nodi Ethernet fino a 1000 Mbps. In questo modo è possibile la comunicazione tra il livello di controllo e la macchina o la combinazione di componenti Ethernet e PROFINET in un unico switch. La prioritizzazione PROFINET secondo la classe di conformità B dei componenti della macchina è sempre garantita. Una delle funzioni più importanti di uno switch PROFINET è la prioritizzazione del traffico di telegrammi PROFINET nella rete di macchine. Lo switch gestito è in grado di distinguere se il telegramma è una richiesta web, un trasferimento di file FTP, un media stream o un telegramma PROFINET. In caso di elevato carico di trasmissione, i telegrammi importanti possono essere prioritizzati per evitare perdite di telegrammi dei componenti della macchina. I protocolli PROFINET supportati, come LLDP, DCP o gli allarmi diagnostici, possono essere facilmente parametrizzati e gestiti. Oltre a PROFINET, per la gestione della rete Ethernet sono disponibili funzioni quali SNMP, NTP, VLAN, port mirroring, mappatura QoS/CoS e statistiche estese. Se necessario, la configurazione può essere salvata su una scheda SD o caricata per la messa in servizio. Il design pratico con la disposizione intelligente delle prese Ethernet consente di risparmiare spazio nell'armadio elettrico. I LED di stato sulla parte superiore dello switch FLEXtra PROFINET, sempre ben visibili, consentono una facile diagnostica anche quando è completamente cablato. Inoltre, lo switch FLEXtra PROFINET supporta il controllo delle porte tramite ingressi e l'indicazione dello stato delle porte tramite uscite. I bit nell'immagine PROFINET-IO dello switch possono essere utilizzati come ingressi e uscite, nonché 4 ingressi e 2 uscite digitali a 24 V.
