- Polo per interruttore in resina epossidica
- Henan ping high electric co., LTD.

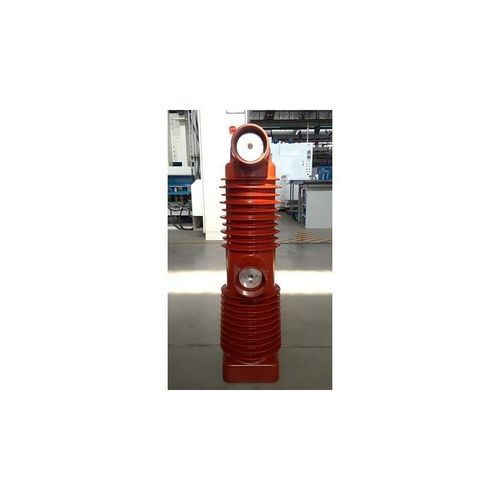

Polo per interruttore in resina epossidica JZDNper interruttore a vuotoper interruttore a vuoto
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Altre caratteristiche
- in resina epossidica, per interruttore a vuoto
- Tensione
40,5 kV
- Corrente
Min.: 1.250 A
Max.: 2.500 A
Descrizione
Caratteristiche principali del prodotto
Parametri tecnici principali
Modello / specifiche
- Prestazioni di isolamento eccellenti:
- Incastellamento integrale: camera di estinzione al vuoto e conduttori del circuito principale completamente inglobati in resina epossidica ad alte prestazioni, eliminando il rischio di archi superficiali e tracking da inquinamento
- Distribuzione uniforme del campo elettrico: la struttura sigillata ottimizza e uniforma il campo per aumentare la rigidità dielettrica
- Elevata rigidità dielettrica: la resina epossidica offre elevati livelli di isolamento
- Resistente a polvere e umidità: design completamente sigillato che protegge da polvere, umidità, nebbia salina e gas corrosivi mantenendo stabile l'isolamento
- Elevata resistenza meccanica e resistenza ambientale:
- Costruzione robusta: struttura indurita in epossidica con elevata resistenza meccanica e rigidità per sopportare urti, vibrazioni e stress
- Adatto a climi severi: utilizzabile in alta quota, temperature estreme e alta umidità
- Resistenza alla corrosione: la resina epossidica resiste a numerosi agenti chimici
- Compattezza e alto livello di integrazione:
- Risparmio di spazio: la tecnologia sigillata elimina supporti isolanti tradizionali e spazi d'aria, riducendo l'ingombro della colonna e dell'apparecchiatura
- Progettazione semplificata: integrazione di più funzioni per semplificare l'architettura interna dell'interruttore
- Affidabilità elevata e lunga vita utile:
- Bassa manutenzione: la costruzione sigillata isola i componenti critici dall'ambiente, minimizzando le necessità di manutenzione
- Protezione della camera di estinzione al vuoto: l'epossidica protegge l'involucro ceramico dai danni meccanici e ambientali
- Prestazioni stabili: proprietà elettriche e meccaniche stabili durante l'intero ciclo di vita
- Ottima resistenza alla condensa: superficie epossidica liscia e bassa permeabilità al vapore acqueo che riduce la formazione di condensa in condizioni di umidità variabile
- Circuito conduttivo ottimizzato:
- Bassa resistenza di circuito: i conduttori vengono assemblati prima dell'incapsulamento per garantire contatti affidabili e bassa resistenza
- Buona dissipazione termica: progetto che combina percorsi termici interni e strutture esterne per limitare l'aumento di temperatura
- Elevata capacità di trasporto di corrente: progettazione affidabile per garantire corrente nominale e capacità di interruzione in cortocircuito
- Sicuro ed ecologico:
- Non inquinante: materiali epossidici non tossici e processi conformi ai requisiti ambientali
- Senza olio né SF6: estinzione a vuoto e isolamento solido eliminano rischi legati a olio e SF6
- Installazione e manutenzione semplificate:
- Design modulare: colonna fornita come modulo per installazione e sostituzione rapide
- Interfacce standardizzate: interfacce meccaniche e di quadro progettate per buona intercambiabilità
Parametri tecnici principali
- Tensione nominale: 40,5 kV
- Frequenza nominale: 50 Hz
- Corrente nominale: 1250 A – 2500 A
- Tensione di tenuta in frequenza di rete (1 min, rms): 95 kV
- Tensione d'urto da fulmine (1,2/50 μs, picco): 185 kV
- Livello di scarica parziale: ≤5 pC
- Sequenza di manovra: O-0.3s-CO-180s-CO
- Azionamenti meccanici: 10000 cicli (M2)
- Interruzioni di cortocircuito: 30 volte (E2)
- Pressione di contatto (nominale): 3100 ± 200 N
- Pressione di contatto iniziale: 2200 ± 160 N
- Resistenza del circuito al limite inferiore della pressione di contatto nominale: ≤20 μΩ
- Distanza di apertura dei contatti: 19 ± 1 mm
- Sovraccorsa: 6 ± 2 mm
Modello / specifiche
- Serie modelli: serie JZDN
- Materiale di incapsulamento: resina epossidica ad alte prestazioni
- Apparecchiature applicabili: interruttori a vuoto, quadri armadiati
- Classificazioni tipiche: 40,5 kV; 1250–2500 A (personalizzabile)
- Livello di protezione: incapsulamento epossidico totalmente sigillato
