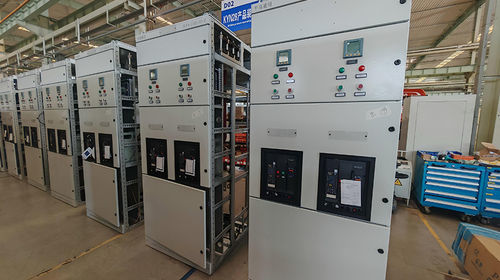

Quadro di distribuzione di frequenza SLVA

trifaseACa bassa tensione

Descrizione del prodotto
Il quadro SLVA è un apparecchiatura di bassa tensione standardizzata per State Grid, destinata ad installazioni interne in sistema trifase AC 50 Hz. Ha tensione di isolamento nominale 690 V, tensione di esercizio nominale 400 V, intervallo di corrente nominale 1600–2500 A e capacità di interruzione in cortocircuito 50–65 kA. Il quadro adotta una struttura modulare a separazione fissa, compatta, che consente di ospitare molte unità funzionali in uno spazio ridotto. È impiegato in centrali elettriche, sottostazioni, aziende industriali e minerarie, edifici e progetti urbani per distribuzione della potenza, controllo motori e compensazione della potenza reattiva.

Parametri tecnici principali

• Corrente nominale del bus orizzontale: 1250 / 2000 / 2500 A
• Corrente di tenuta a breve termine del bus orizzontale: ≥35 / ＞50 / ≥65 kA
• Corrente nominale del bus verticale: 1250 / 1600 A
• Corrente di tenuta a breve termine del bus verticale: ≥35 / ≥40 kA
• Tensione di tenuta alla frequenza di rete: circuito principale (interruttore principale e bus orizzontale) fase‑fase e fase‑terra 2,2 kV (senza guasto/flashover); circuiti ausiliari collegati al circuito principale 1,89 kV (senza guasto/flashover); materiali isolanti e maniglie isolate avvolte in lamina metallica verso parti in tensione 2,835 kV (senza guasto/flashover)
• Distanza di isolamento elettrico: circuito principale (inclusi interruttore principale e interruttore su telaio) ≥14 mm (corrispondente a Uimp = 12 kV); interruttore in involucro ≥8 mm (Uimp = 8 kV); altri circuiti ausiliari di controllo ≥1,5 mm
• Distanza di fuga: circuito principale (inclusi interruttore principale e interruttore su telaio) ≥16 mm (corrispondente a Uimp = 1000 V); interruttore in involucro ≥12,5 mm (Uimp = 800 V); altri circuiti ausiliari ≥4 mm
• Grado di protezione: quadro IP4X, aperture di ventilazione IP3XD, parte superiore del quadro IP3X
• Resistenza di isolamento: >10 MΩ
• Resistenza di messa a terra: porta strumenti al punto di terra principale ≤100 MΩ, porta frontale al punto di terra principale ≤100 MΩ, supporto di montaggio dell'interruttore al punto di terra principale ≤100 MΩ, porta posteriore al punto di terra principale ≤100 MΩ, supporto della barra di morsetti al punto di terra principale ≤100 MΩ
• Dimensioni esterne (L × P × H, senza porte): Shanghai compatto 500 × 800 × 2200 mm; Shanghai standard 900 × 800 × 2200 mm; State Grid compatto 700/900 × 800 × 2200 mm; State Grid standard 800/1000 × 800 × 2200 mm

Caratteristiche / Specifiche tecniche

• Progettato per sistemi trifase AC 50 Hz
• Tensione di isolamento nominale: 690 V; tensione di esercizio nominale: 400 V
• Intervallo di corrente nominale: 1600 A–2500 A
• Capacità di interruzione in cortocircuito: 50 kA–65 kA
• Struttura modulare a compartimentazione fissa per elevata efficienza d'uso dello spazio
• Ambiti di impiego: centrali, sottostazioni, aziende industriali, edifici, sistemi di distribuzione municipali
• Varie opzioni di bus e livelli di tenuta per soddisfare requisiti normativi e regionali
