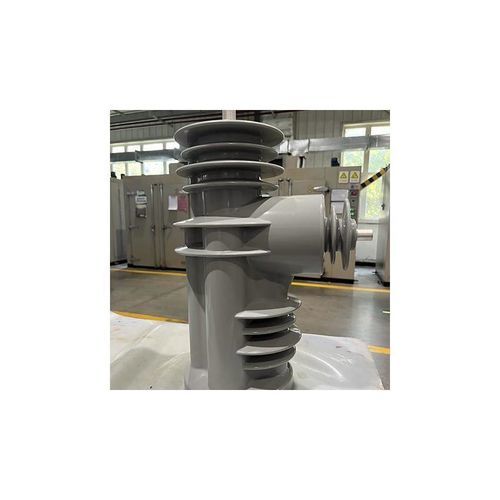

Boccola per trasformatore a media tensione

Caratteristiche principali del prodotto

• L'isolatore integra sensore di tensione, sensore di corrente e modulo di prelievo energetico nel palo, ottenendo un design compatto e integrato.
• Adotta una struttura modulare a inserimento posteriore della linea tecnica prevalente: sensore di tensione e unità di prelievo con dimensioni e aspetto uniformi, buona intercambiabilità e sostituzione semplice; alto rendimento di incapsulamento dei pali finiti.
• Il sensore di tensione utilizza uno schema a divisore capacitivo senza risonanza ferromagnetica, con alta precisione e buona coerenza.
• Il sensore di corrente utilizza una soluzione LPCT a doppia bobina con sintesi indipendente della sequenza zero; la precisione soddisfa i requisiti della classe 1S standardizzata da State Grid.
• Schermatura di equipotenziale integrata che garantisce eccellenti prestazioni di isolamento; scarica parziale per singolo palo <3 pC (1.2Ur), apparecchio completo <10 pC (1.2Ur).

Parametri tecnici principali
Rapporto di tensione nominale: Tensione di fase: (10kV/√3)/(3.25V/√3); Sequenza zero: (10kV/√3)/(6.5V/3)
Classe di precisione: Tensione di fase: 0,5; Tensione di sequenza zero: 3P
Carico nominale: 2 MΩ ±5%
Rapporto di trasformazione nominale: Fase: 600A/1V; Sequenza zero: 20A/0,2V
Tensione primaria nominale: 10/√3 kV (unità di prelievo capacitiva)
Tensione di uscita secondaria: DC27V
Potenza di prelievo: 6W–8W

Caratteristiche / Specifiche tecniche

• Integrazione di sensore di tensione, sensore di corrente e modulo di prelievo per un design compatto e unificato.
• Struttura modulare a inserimento posteriore per una facile manutenzione e alta intercambiabilità.
• Misura della tensione tramite divisore capacitivo per prestazioni stabili e alta precisione.
• Misura della corrente tramite progetto LPCT a doppia bobina, conforme alla precisione 1S di State Grid.
• Schermatura equipotenziale incorporata per un isolamento superiore e basse caratteristiche di scarica parziale.
