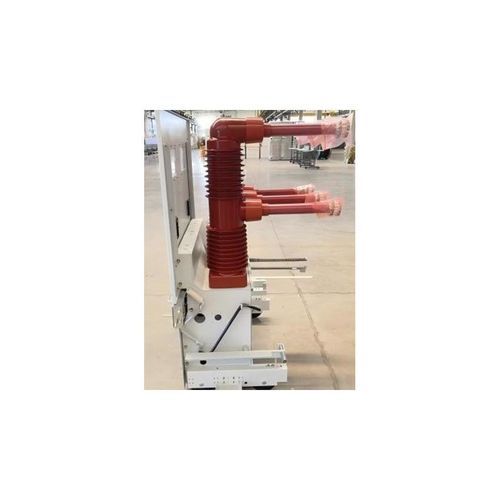

Interruttore automatico a vuoto PGV2

ad alta tensioneper la distribuzioneper sottostazione elettrica

Classificazione
Distribuzione elettrica - componenti

Descrizione del prodotto
Questo interruttore in vuoto ad alta tensione, di tipo sigillato per impiego interno, è progettato per condizioni a frequenza industriale di 20 Hz. Offre elevata capacità di interruzione dei cortocircuiti, lunga vita elettrica e meccanica ed è adatto ai sistemi di distribuzione elettrica e agli apparati di manovra in alta tensione correlati.

Caratteristiche principali

• Capacità di interruzione a 20 Hz: 31,5 kA; vita elettrica: 20 manovre; vita meccanica: 10.000 manovre.
• Compatibilità meccanica e strutturale con gli interruttori tipo ZN85 esistenti per facilitare integrazione e manutenzione.
• Camera di estinzione in vuoto 20 Hz sviluppata internamente; colonne dei poli realizzate con processo APG proprietario per garantire l'affidabilità dei componenti.
• Disposizione verticale con camera di estinzione in alto e meccanismo di azionamento/interblocco in basso per ridurre la profondità complessiva e semplificare il progetto del meccanismo.

Principali specifiche tecniche

• Modello: serie PGV2
• Tensione nominale: 40,5 kV
• Frequenza nominale: 20 Hz
• Corrente nominale: 1250 A
• Corrente nominale di interruzione in cortocircuito: ≤ 31,5 kA
• Corrente nominale di chiusura in cortocircuito: 80 kA
• Durata nominale del cortocircuito: 3 s
• Corrente sopportabile nominale per breve durata: 31,5 kA
• Corrente di picco sopportabile nominale: 80 kA
• Tensione d'impulso atmosferico sopportabile nominale (1,2/50 μs, picco): 185 kV
• Tensione di isolamento a frequenza industriale nominale (1 min, valore efficace): 95 kV
• Sequenza di manovra nominale: O-0.3s-CO-180s-CO
• Numero di interruzioni al valore nominale di corrente di cortocircuito: 20 manovre
• Corrente nominale di interruzione per guasto a terra asimmetrico: 27,4 kA
• Corrente nominale di interruzione in caso di fuori fase: 7,9 kA
• Corrente nominale di interruzione per carica di cavo: 50 A
• Manovre meccaniche: 10.000 cicli
