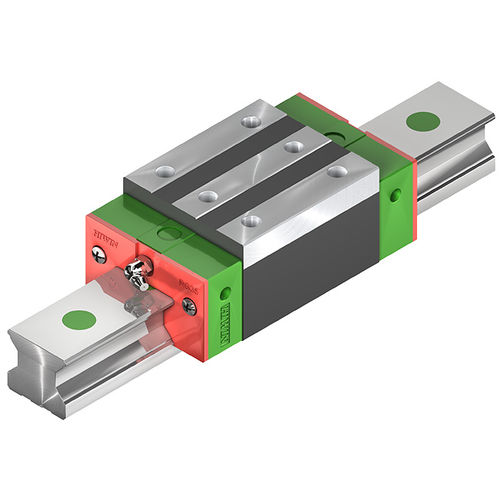

Guida lineare a ricircolazione a quattro ranghi di sfere RG/QR series

65 mmper carichi pesantisu rotaia profilata

Guide a rulli per applicazioni pesanti con i massimi requisiti in termini di capacità di carico e di coppia. Con la nostra tecnologia SynchMotion™ (catena a rulli), la serie RG diventa una guida lineare QR - per velocità di traslazione più elevate, intervalli di rilubrificazione più lunghi e migliori prestazioni sincrone con una minore rumorosità di marcia. È possibile trovare il blocco giusto tra gli accessori per la rispettiva guida profilata o direttamente alla voce di menu Blocchi. In alternativa, potete configurare la vostra guida lineare RG/QR direttamente nel nostro configuratore di prodotto. I dati CAD e i disegni tecnici sono disponibili per il download qui. Blocco alto. Per fissare la struttura adiacente dall'alto. Blocco a flangia. Per fissare la struttura adiacente dall'alto o dal basso. Se un sistema di guide lineari è sottoposto a carichi o urti eccessivi durante il movimento o in sosta, si verificano deformazioni permanenti localizzate tra il binario e le sfere. Quando questa deformazione permanente supera un certo livello, compromette il buon funzionamento della guida. Secondo la sua definizione di base, il coefficiente di carico statico corrisponde a un carico statico che provoca una deformazione permanente pari a 0,0001 × il diametro delle sfere nel punto di contatto più sollecitato. I valori sono riportati nelle tabelle per ciascun sistema di guide lineari. Grazie a queste tabelle, il progettista può scegliere il sistema di guide lineari più adatto. Il carico statico massimo a cui è sottoposta una guida lineare non deve superare il coefficiente di carico statico.
