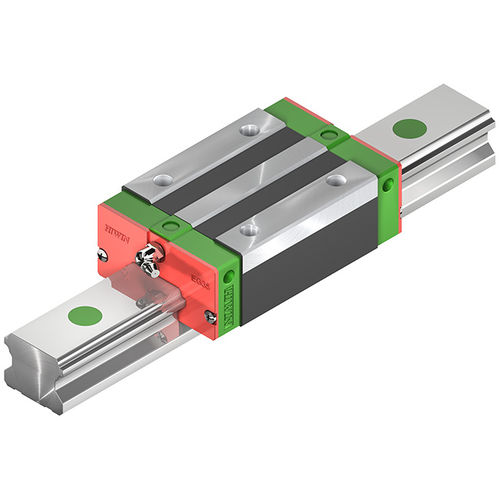

Guida lineare su rotaia profilata EG/QE series

a ricircolazione a quattro ranghi di sfere30 mmper carichi pesanti

Guida a sfere piatte, ideale per applicazioni con spazio di installazione limitato. Grazie alla disposizione a 45° delle piste a sfere, la serie EG/QE è in grado di accogliere carichi provenienti da tutte le direzioni in egual misura. Con la nostra tecnologia SynchMotion™ (catena a sfere), la serie EG diventa una guida lineare QE - per velocità di traslazione più elevate, intervalli di rilubrificazione più lunghi e migliori prestazioni sincrone con una minore rumorosità di marcia. È possibile trovare il blocco giusto tra gli accessori per la rispettiva guida profilata o direttamente alla voce di menu Blocchi. In alternativa, potete configurare la vostra guida lineare EG/QE direttamente nel nostro configuratore di prodotto. I dati CAD e i disegni tecnici sono disponibili per il download qui. Blocco alto. Per fissare la struttura adiacente dall'alto. Blocco a flangia. Per fissare la struttura adiacente dall'alto o dal basso. Se un sistema di guide lineari è sottoposto a carichi o urti eccessivi durante il movimento o in sosta, si verificano deformazioni permanenti localizzate tra il binario e le sfere. Quando questa deformazione permanente supera un certo livello, compromette il buon funzionamento della guida. Secondo la sua definizione di base, il coefficiente di carico statico corrisponde a un carico statico che provoca una deformazione permanente pari a 0,0001 × il diametro delle sfere nel punto di contatto più sollecitato. I valori sono riportati nelle tabelle per ciascun sistema di guide lineari. Grazie a queste tabelle, il progettista può scegliere il sistema di guide lineari più adatto. Il carico statico massimo a cui è sottoposta una guida lineare non deve superare il coefficiente di carico statico.
