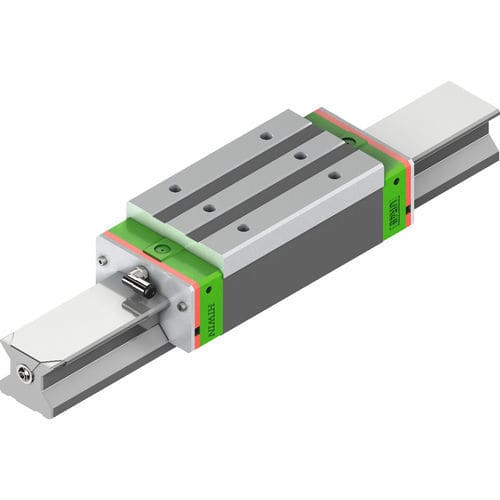

Guida a rulli UR series

Panoramica Guida a rulli durevole con capacità di carico estremamente elevata. Grazie alla geometria ottimizzata degli elementi volventi, la guida per carichi pesanti UR garantisce la massima capacità di carico e rigidità, nonché prestazioni di funzionamento costanti. La distribuzione brevettata del lubrificante a 360° assicura una lubrificazione affidabile in tutte le posizioni di montaggio, riducendo al contempo i consumi. I sistemi di tenuta resistenti allo sporco proteggono dalle condizioni industriali più difficili. I dati CAD e i disegni tecnici sono disponibili per il download. Varianti

• URH - Carrello portablocco ad alto profilo: design rialzato per una guida particolarmente robusta e rigida, altezza maggiorata per un assorbimento ottimale delle forze e un'elevata stabilità. Disponibile nelle versioni per carichi pesanti e super pesanti.
• URL - Carrello portablocchi piatto: design a basso profilo per layout di macchina compatti; guida stabile e rigida con minimo spazio di installazione. Disponibile nei tipi per carichi pesanti e super pesanti.
• URW - Carrello a blocco flangiato: ampia superficie di appoggio per un montaggio molto stabile e resistente alla torsione; adatto dove sono richieste massima stabilità e opzioni di installazione flessibili. Disponibile nei tipi per carichi pesanti e super pesanti.

Caratteristiche

• Design della guida a rulli ottimizzato per capacità di carico dinamico e statico molto elevate.
• Distribuzione del lubrificante a 360° brevettata per una lubrificazione affidabile in tutte le posizioni di installazione e un consumo ridotto di lubrificante.
• Sistemi di tenuta resistenti alla profondità per la protezione in ambienti industriali difficili.
• Multipli tipi di blocco (ad alto profilo, piatto, flangiato) per adattarsi ai diversi vincoli di installazione.
• Disponibile in configurazioni per applicazioni con carichi pesanti e super pesanti.
• Modelli CAD e disegni tecnici disponibili per la configurazione e il download.

Caratteristiche/specifiche tecniche

• Testate dei tavoli: H [mm]; L [mm]; L [mm]; Cdyn [N]; C0 [N]; H1 [mm]; N [mm]; B [mm]; B1 [mm]; C [mm]; L1 [mm]; K1 [mm]; K2 [mm]; G [mm]; M; l [mm]; T [mm]; H2 [mm]; H3 [mm]; Massa [kg]; M0X [Nm]; M0Y [Nm]; M0Z [Nm]
• URH35CA: H=55; L=70; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=50 mm; L1=79 mm; K1=24,5 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=14,9 mm; H3=14,9 mm; Massa=1,6 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm
• URH35HA: H=55; L=70; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=72 mm; L1=106,5 mm; K1=37,25 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=14,9 mm; H3=14,9 mm; Massa=2,09 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm
• URH45CA: H=70; L=86; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=205 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=19 mm; T=17 mm; H2=20 mm; H3=20 mm; Massa=3,21 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URH45HA: H=70; L=86; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=205 mm; B=60 mm; B1=13 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=19 mm; T=17 mm; H2=20 mm; H3=20 mm; Massa=4,15 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm
• URH55CA: H=80; L=100; L=153,4; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=235 mm; B=75 mm; B1=12,5 mm; C=75 mm; L1=125,5 mm; K1=35,75 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=18 mm; T=18,5 mm; H2=19,5 mm; H3=19,5 mm; Massa=4,61 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm
• URH55HA: H=80; L=100; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=235 mm; B=75 mm; B1=12,5 mm; C=95 mm; L1=175,3 mm; K1=50,65 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=18 mm; T=18,5 mm; H2=19,5 mm; H3=19,5 mm; Massa=6,37 kg; M0X=14.430 Nm; M0Y=14.340 Nm; M0Z=14.340 Nm
• URL35CA: H=48; L=70; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=50 mm; L1=79 mm; K1=24,5 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=1,29 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm
• URL35HA: H=48; L=70; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=72 mm; L1=106,5 mm; K1=37,25 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=1,67 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm
• URL45CA: H=60; L=86; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; Massa=2,52 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URL45HA: H=60; L=86; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; Massa=3,24 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm
• URL55CA: H=70; L=100; L=153,4; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; Massa=2,52 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URL55HA: H=70; L=100; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=23,5 mm; B=75 mm; B1=12,5 mm; C=75 mm; L1=125,5 mm; K1=35,75 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=17 mm; T=17,5 mm; H2=10 mm; H3=10 mm; Massa=3,67 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm
• URW35CC: H=48; L=100; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=33 mm; B=82 mm; B1=9 mm; C=62 mm; L1=79 mm; K1=18,5 mm; K2=14 mm; G=12,2 mm; M=M10; l= (non specificato); T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=1,8 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm
• URW35HC: H=48; L=100; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=33 mm; B=82 mm; B1=9 mm; C=62 mm; L1=106,5 mm; K1=32,25 mm; K2=14 mm; G=12,2 mm; M=M10; l= (non specificato); T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=2,43 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm
• URW45CC: H=60; L=120; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=33,5 mm?; B=116 mm; B1=10 mm; C=80 mm; L1=107,2 mm; K1=24,6 mm; K2=12,1 mm; G=12,2 mm; M=M12; l= (non specificato); T=14 mm; H2=10 mm; H3=10 mm; Massa=3,47 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URW45HC: H=60; L=120; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=375 mm; B=100 mm; B1=10 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M12; l= (non specificato); T=14 mm; H2=10 mm; H3=10 mm; Massa=4,58 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm
• URW55CC: H=70; L=140; L=174,7; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=435 mm; B=116 mm; B1=12 mm; C=95 mm; L1=125,5 mm; K1=25,75 mm; K2=12,5 mm; G=12,2 mm; M=M14; l= (non specificato); T=16 mm; H2=9,6 mm; H3=9,6 mm; Massa=5,16 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm
• URW55HC: H=70; L=140; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=435 mm; B=116 mm; B1=12 mm; C=95 mm; L1=175,3 mm; K1=50,65 mm; K2=12,5 mm; G=12,2 mm; M=M14; l= (non specificato); T=16 mm; H2=9,6 mm; H3=9,6 mm; Massa=7,31 kg; M0X=14.430 Nm; M0Y=14.340 Nm; M0Z=14.340 Nm
