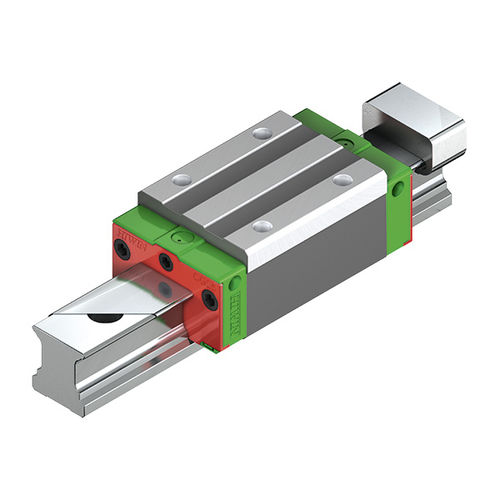

Guida lineare su guide profilata CG series

a ricircolazione a quattro ranghi di sfere45 mm

Serie standard con disposizione a O, in opzione con listello di copertura, per tutte le superfici di montaggio modificate. La guida a sfere CG è particolarmente adatta per applicazioni a singolo asse, grazie alla sua elevata capacità di carico momentaneo. La striscia di copertura disponibile riduce al minimo lo sforzo di installazione necessario per chiudere i fori di montaggio. Il concetto di lubrificazione ottimizzato rende la serie CG la prima scelta in particolare per le applicazioni a corsa breve. È possibile trovare il blocco giusto tra gli accessori per la rispettiva guida profilata o direttamente alla voce di menu Blocchi. In alternativa, potete configurare la vostra guida lineare CG direttamente nel nostro configuratore di prodotto. I dati CAD e i disegni tecnici sono disponibili per il download qui. Blocco alto. Per fissare la struttura adiacente dall'alto. Blocco basso. Per fissare la struttura adiacente dall'alto. Blocco a flangia. Per fissare la struttura adiacente dall'alto o dal basso. Se un sistema di guide lineari è sottoposto a carichi o urti eccessivi durante il movimento o in sosta, si verificano deformazioni permanenti localizzate tra il binario e le sfere. Quando questa deformazione permanente supera un certo livello, compromette il buon funzionamento della guida. Secondo la sua definizione di base, il coefficiente di carico statico corrisponde a un carico statico che causa una deformazione permanente pari a 0,0001 × il diametro delle sfere nel punto di contatto più sollecitato. I valori sono riportati nelle tabelle per ciascun sistema di guide lineari. Grazie a queste tabelle, il progettista può scegliere il sistema di guide lineari più adatto. Il carico statico massimo a cui è sottoposta una guida lineare non deve superare il coefficiente di carico statico.
