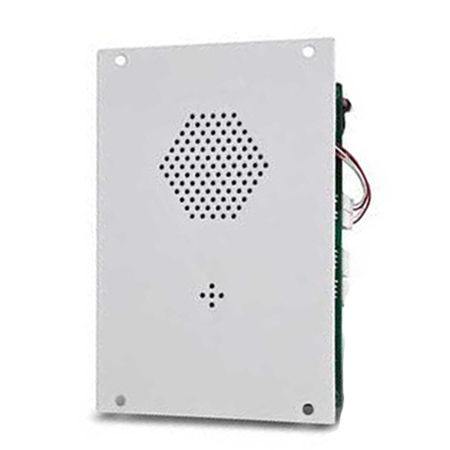

Citofono audio KNSD-101

di emergenzaper ascensorea tenuta stagna

Nome del prodotto
Telefono di emergenza per ascensore KNSD-101

Informazioni di base
Modello: KNSD-101
Dimensioni: 210 x 150 x 60 mm
Materiale: acciaio inossidabile SUS304
Grado di protezione: IP55 (prodotto), IP66 (certificazione)
Versioni: VoIP (SIP), analogico, wireless

Download PDF
KNSD-101 VOIP
KNSD-101 Analog

Panoramica
Il KNSD-101 è un'unità di comunicazione di emergenza progettata per il montaggio nella cabina dell'ascensore, che consente chiamate vocali vivavoce affidabili verso sale di sorveglianza o di servizio. Supporta diversi tipi di segnalazione e si integra nei sistemi di interfono e monitoraggio dell'ascensore. Il prodotto soddisfa le certificazioni e i requisiti ambientali richiesti per installazioni pubbliche e commerciali.

Caratteristiche principali

• Scocca completa in acciaio inossidabile SUS304 con elevata impermeabilità e protezione dalla polvere; IP55 in uso e IP66 certificato.
• Alta durata con resistenza a olio, acidi e alcali; conforme a GJB-773 e UL1332.
• Funzionamento vivavoce tramite altoparlante integrato; non è necessario il ricevitore.
• Scheda principale altamente integrata basata su microcontrollore industriale (ATMEL).
• Dispositivo di messa a terra e schermatura elettromagnetica nel contenitore per prestazioni EMC migliorate.
• Conversazioni chiare con feedback minimo e possibilità di limitare la durata delle chiamate.
• Supporta linea diretta centrale, sollevamento automatico della linea esterna e composizione DTMF.
• Opzioni Analogiche standard e SMART e VoIP-SIP disponibili; compatibile con la maggior parte dei sistemi PABX/PBX/PAX.
• Distanza di conversazione approssimativa: 80–100 cm.

PCB principale

• Assemblaggio PCB robusto e trattato, con connettori ingrassati in produzione.
• Morsetti a vite resistenti per suoneria, ingresso linea e connessioni hookswitch.
• Timeout selezionabile di 7 minuti per rilasciare la linea se lasciata fuori gancio.

VoIP su IP-SIP (versione) — punti chiave

• Connessione: presa RJ45 sigillata all'interno dell'involucro.
• Alimentazione: 5V DC esterno.
• Protocollo di chiamata: SIP (Session Initiation Protocol).
• Provisioning IP: DHCP o indirizzo IP STATIC.

Certificazioni
EMC: EN50121 (applicazione ferroviaria) / EN55022 (emissioni) / EN55024 (immunità); Protezione ingresso: GB4208-93 IP66; FCC; raccomandazioni ITU-T K21.

Specifiche imballaggio
Dimensioni unità: 250 x 150 x 50 mm, P.G.: 1,2 kg
Cartone interno: 1 pz, 325 x 235 x 75 mm, P.G.: 1,4 kg
Cartone esterno: 10 pz, 566 x 445 x 420 mm, P.G.: 15,3 kg

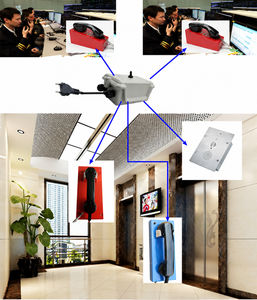

Sistema
Si integra con sistemi di interfono e comunicazione d'emergenza per instradare le chiamate dell'ascensore verso le sale di sorveglianza/servizio. Fornisce comunicazione vocale vivavoce dalla cabina e supporta il monitoraggio e la gestione delle chiamate a livello di sistema.

Applicazione
Progettato per l'installazione all'interno delle cabine d'ascensore dove è richiesta una comunicazione d'emergenza affidabile. Adatto per edifici commerciali e residenziali, stazioni ferroviarie/metro e altre strutture pubbliche o private che richiedono telefoni di emergenza certificati per ascensori.

Immagini dettagliate
Viste multiple: vista principale, dettagli del design, integrazione con il sistema di interfono e posizioni tipiche di installazione.

Specifiche tecniche

• Modello: KNSD-101
• Materiale: acciaio inossidabile SUS304
• Dimensioni: 210 x 150 x 60 mm
• Grado di protezione: IP55 (prodotto), IP66 (certificazione)
• Scheda principale: microcontrollore industriale ATMEL
• Output altoparlante vivavoce: integrato 0,5 W
• Connessione VoIP: presa RJ45 sigillata
• Alimentazione VoIP: 5V DC esterno
• Protocollo di chiamata: SIP
• Provisioning IP: DHCP o STATIC IP
• Supporto DTMF: frequenze standard
• Temperatura operativa: -30°C a 60°C
• Umidità relativa: 10%–95%
• Pressione atmosferica: 86–106 kPa
• Rumore ambientale: ≤80 dB
• Timeout selezionabile di 7 minuti
• Compatibilità: la maggior parte dei sistemi PABX/PBX/PAX
• Dimensioni e pesi di imballaggio come indicato sopra
