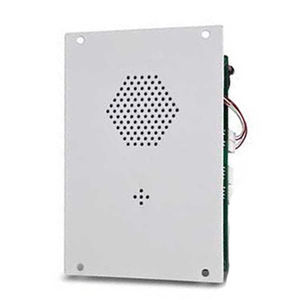

Sistema citofono audio

di emergenzaper ascensoreper applicazioni ferroviarie

Introduzione
Il sistema di interfono per ascensore è progettato per comunicazioni di emergenza e manutenzione in ascensori e vani ascensore. È inoltre adatto per centri di spedizione, terminal autobus, parcheggi, cantieri di gallerie e altri ambienti industriali o infrastrutturali. Alimentazione: centralizzata DC 12V o AC 110-220V.

Applicazioni

• Comunicazioni di emergenza e manutenzione per ascensori
• Centri di spedizione, terminal autobus e snodi di trasporto
• Parcheggi e strutture di sosta
• Lavori in galleria e altri cantieri confinati o rumorosi

Istruzioni operative

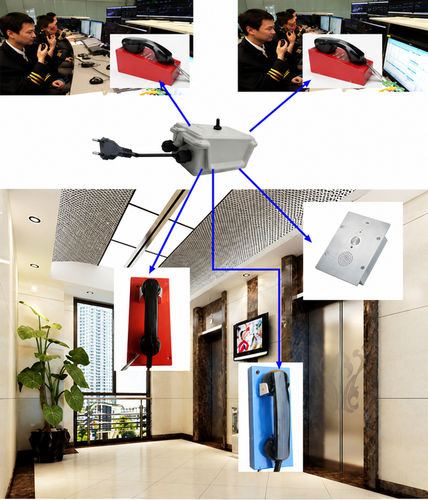

• Chiamata da master a telefono ascensore: Sollevare il ricevitore del master, comporre il numero del telefono ascensore e parlare. Premere * per parlare a tutti i telefoni dell'ascensore. La chiamata termina automaticamente quando il master riaggancia.
• Chiamata dal telefono ascensore al master: Premere il pulsante di chiamata o sollevare il ricevitore; il telefono ascensore chiamerà automaticamente il master. Entrambi i master squilleranno. La chiamata termina quando il master riaggancia.
• Chiamata Master1 a Master2: Sollevare il ricevitore del Master1 e digitare il numero dell'altro master; Master2 squillerà e sarà possibile comunicare direttamente.

Specifiche tecniche

• Model name: Five way intercom with Master
• Tensione di lavoro: DC 12V
• Corrente di esercizio: circa 300 mA
• Consumo massimo: 2 W
• Tensione di rumore: circa 10 mV
• Distanza di comunicazione: circa 2000 m
• Livello di squillo: circa 70 dB

Condizioni di esercizio

• Temperatura ambiente: -40 a 60°C
• Umidità relativa: 30%–95%
• Rumore ambientale: fino a 60 dB
• Tipo di linea: doppino (double core)
• Requisito del cavo: la resistenza di una singola linea non deve superare 50 Ohm

Requisiti di cablaggio
Tutti i dispositivi devono essere collegati con lo stesso tipo di linea; i cavi multicore paralleli sono accettabili per installazioni generali. Quando si instradano vicino a linee ad alta tensione o in ambienti con forte interferenza, utilizzare cavi schermati e mantenere una distanza superiore a 30 cm tra i cavi di segnale e quelli di alimentazione.

Certificazioni

• EMC: EN50121 (applicazione ferroviaria)
• EN55022: emissioni
• EN55024: immunità
• Protezione ingressi: GB4208-93 IP66
• FCC
• Raccomandazione ITU-T K21

Dettagli imballo

• 1 pz per cartone interno — dimensioni: 43.3 x 27.6 x 19.1 cm, P.L.: 4 kg
• 4 pz per cartone esterno — dimensioni: 56.6 x 44.5 x 42 cm, P.L.: 20.25 kg
• Capacità container: 20GP: 3000 pz; 40GP: 6000 pz; 40HQ: 7000 pz
