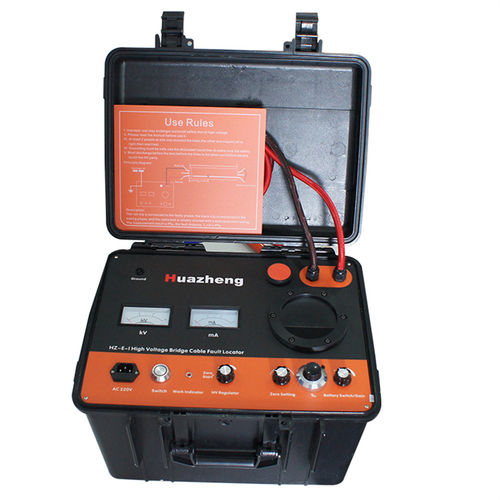

Localizzatore di difetti per cavi HZ-E-I

Il localizzatore di ponti ad alta tensione HZ-EI si basa sul principio del ponte di Murray. Viene utilizzato per individuare diversi punti di rottura di fili e cavi, o punti difettosi senza rottura ma con bassa resistenza di isolamento, e guasti alla guaina di protezione dei cavi ad alta tensione. Può anche essere utilizzato in fabbrica per testare i difetti dei cavi. Il dispositivo utilizza un SMPS per generare una sorgente di corrente costante ad alta tensione, con una tensione a vuoto di -15000 V e una corrente di cortocircuito di 30 mA. L'amplificatore ad alta sensibilità e il galvanometro indicano il bilanciamento, mentre il potenziometro proporzionale forma un ponte bilanciato posizionato ad alto potenziale. La linea di test è costituita da un cavo in gomma ad alta pressione a doppio nucleo appositamente progettato, che utilizza una misurazione della resistenza a quattro terminali per evitare errori derivanti dalla resistenza del conduttore. La linea di test è dotata di una messa a terra affidabile tramite schermatura a treccia, il pulsante di comando sul pannello è posizionato al potenziale di terra e il ponte è azionato tramite una barra isolante. Le sorgenti e i ponti di corrente costante ad alta tensione sono integrati in un telaio industriale portatile. Pertanto, il dispositivo offre un'elevata tensione, è leggero, facile da usare e sicuro.
