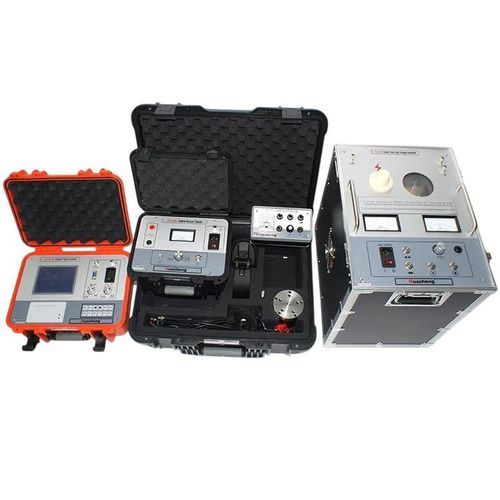

Sistema di localizzazione dei difetti per localizzare il difetto del cavo HZ-503

Il dispositivo di localizzazione dei guasti dei cavi serve a determinare il punto di guasto di un cavo elettrico mediante segnali acustici. Una scarica elettronica viene generata tramite un generatore di scariche a impatto. I segnali acustici e magnetici dell’onda di scarica elettronica vengono rilevati e amplificati dalle sonde corrispondenti, e giudicati tramite l’udito e la vista. Questo permette di determinare la posizione esatta del punto di guasto, completando così il posizionamento preciso all’interno dell’intervallo di misura approssimativo del punto di guasto del cavo.
Prestazioni:

• Le onde acustiche ed elettromagnetiche generate durante la scarica del punto di guasto possono essere ricevute sincronicamente per determinare la posizione del punto di guasto del cavo.
• Amplificazione: 500.000 volte.
• Tensione di lavoro: ±9V ±20%.
• Corrente a riposo: <10 mA.
• Segnale ricevuto: segnali di vibrazione e campo magnetico durante la scarica del guasto.
• Impedenza di uscita: 350Ω.
• Precisione di posizionamento: 0,2 m.
