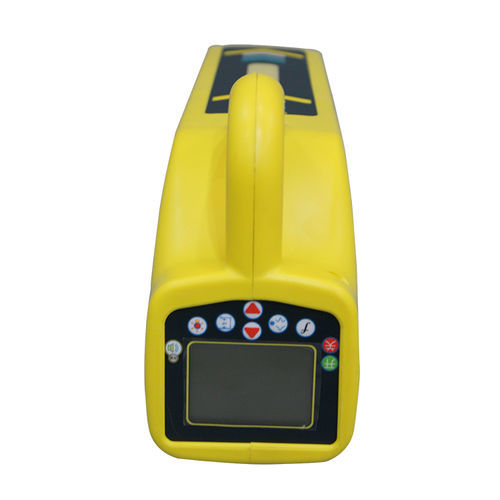

Localizzatore di cavi HZ-4000B

di tubidi cavi sotterraneiGPS

LHZ-4000B è un localizzatore di cavi e condotte interrate di Huazheng Electric, progettato per tracciare percorsi, individuare punti di guasto e misurare la profondità di interramento di condotte, cavi di potenza e fibra ottica senza scavo. È adatto per ispezione delle condotte, manutenzione, pianificazione municipale e gestione delle reti elettriche.
Funzionalità principali

• Trasmettitore con tre modalità di connessione: induttiva, connessione diretta e morsetto; potenza regolabile fino a 10 W.
• Ricevitore che rileva posizione, tracciato, profondità e corrente applicata; indicatori sinistra/destra e avanti/indietro e lettura in dB per rapida individuazione dei guasti.
• Retroilluminazione per condizioni di scarsa luce; GPS opzionale per mappatura automatica e software professionale opzionale con generazione automatica di report.
• Capacità HZ-4000B: localizzare punti di rottura del rivestimento delle condotte e danni dello strato esterno dei cavi; rilevamento dei guasti di isolamento.
• Funzioni multimetro integrate: misura della tensione di uscita, tensione di linea, corrente di linea, impedenza e potenza; test di continuità e isolamento prima e dopo la ricerca guasti.
• Morsetto di induzione esterno disponibile quando non è possibile applicare direttamente il segnale; modalità di posizionamento multiple (valle/picco/picco ampio/freccia picco) per precisione verificata.

Posizionamento e misurazione della profondità

• Metodi di profondità: lettura diretta con bobina a doppio livello; bobina a livello singolo 80% / 50%; metodo a 45 per verifica incrociata.
• Profondità di posizionamento tipica fino a 6 m a seconda del modello e delle condizioni (alcune varianti indicano 3 m).

Frequenze e immunità alle interferenze

• Frequenze del trasmettitore (in base al modello): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Il ricevitore supporta radio, 50 Hz, 100 Hz, 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Misure anti‑interferenza: rilevamento delle componenti orizzontali/verticali e del gradiente orizzontale e potenza di trasmissione regolabile per ambienti disturbati.

Uso e alimentazione

• Display grafico intuitivo che mostra parametri in tempo reale e intensità del segnale; commutazione automatica alla modalità antenna a due livelli e regolazione automatica della sensibilità del ricevitore durante la misura della profondità.
• Batterie al litio ad alta capacità su trasmettitore e ricevitore per lunga autonomia di campo (tipicamente giornata lavorativa); possibilità di alimentazione tramite adattatore se necessario.

Specifiche tecniche

• Modello: HZ-4000B (varianti disponibili; consultare la tabella prodotto per lindice frequenza‑modello).
• Esempi di varianti: A, B, C, D, E (lindice di frequenza di localizzazione varia in base alla variante).
• Potenza trasmettitore: fino a 10 W (regolabile); profondità di posizionamento fino a 6 m (a seconda del modello).
• Frequenze supportate, modalità passive e funzionalità variano per modello; opzioni: GPS, software di analisi professionale; alimentazione a batteria al litio.
