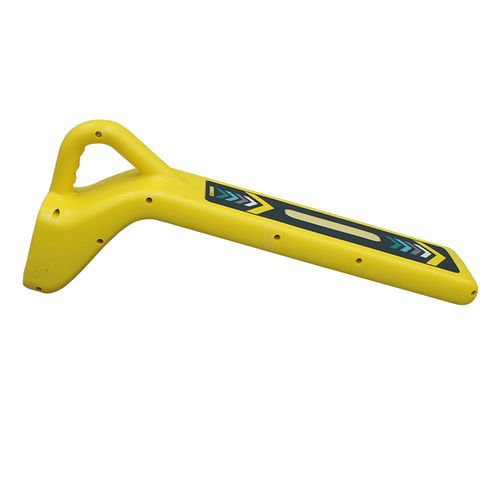

Localizzatore di cavi HZ-4000C

di cavi sotterraneidi tubiGPS

Il HZ-4000C è un localizzatore portatile per cavi e condotte interrate progettato per tracciare percorsi, misurare la profondità di interramento e individuare guasti al rivestimento o allisolamento senza scavo. È destinato a squadre di manutenzione, pianificazione municipale, utility elettriche e tecnici di rete.
Funzioni principali

• Modalità di connessione del trasmettitore: induttiva, diretta e con morsetto per adattarsi a diverse condizioni di cantiere.
• Funzioni del ricevitore: rilevamento del percorso, posizione orizzontale, profondità di interramento e corrente indotta su tubazioni e cavi.
• Indicatori di guida: frecce sinistra/destra per posizionamento rapido; frecce avanti/indietro e letture in dB per individuare punti di danno e valutarne lentità.
• Retroilluminazione per uso notturno o in condizioni di scarsa luce.
• Opzioni: geolocalizzazione GPS con mappatura automatica delle condotte; software professionale opzionale per report automatici.
• Individuazione guasti: distinzione tra danni al rivestimento/guaina e rilevamento di guasti di isolamento su condotte e cavi interrati.
• Funzioni multimetro integrate: misura di tensione di uscita, tensione di linea, corrente di linea, impedenza e potenza; controllo di continuità e isolamento prima e dopo la localizzazione dei guasti.
• Morsetto di induzione esterno per iniezione di segnale quando non è possibile il collegamento diretto.
• Elevata precisione con più modalità di posizionamento (valle, picco, picco ampio, freccia picco) e metodi di verifica incrociata per componenti orizzontali e verticali.
• Misura della profondità: lettura diretta con bobina a doppio livello, metodo bobina singola 80%/50% e metodo a 45 per risultati verificabili.
• Resistenza alle interferenze: misurazione di più parametri (componente orizzontale, verticale e gradiente orizzontale), potenza trasmittente regolabile fino a 10 W e frequenze operative multiple.
• Semplicità duso: display grafico per visualizzazione continua in tempo reale; commutazione automatica in modalità antenna a due livelli e regolazione della sensibilità durante la misura della profondità.
• Alimentazione e autonomia: batterie al litio ad alta capacità su trasmettitore e ricevitore per una giornata lavorativa; supporto adapter AC/DC per continuare loperazione in caso di batteria scarica.

Specifiche tecniche

• Modello: HZ-4000C (varianti A, B, C, D, E).
• Frequenze trasmittente (esempi): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz a seconda della variante.
• Frequenze ricezione/passive: radio, 50 Hz, 100 Hz e le frequenze attive selezionabili.
• Potenza trasmittente: fino a 10 W, regolabile continuamente.
• Profondità di localizzazione: tipicamente fino a 6 m in base a modello, frequenza e condizioni del terreno (alcuni modi indicano 3 m).
• Panoramica varianti: differenze nel numero di frequenze attive, supporto frequenze passive, filtro di rete, funzione di rilevamento guasti e capacità di memorizzazione dati.
• Batteria: pacchi batteria al litio ricaricabili; ricarica completa per una giornata di lavoro esterno.
• Opzioni: GPS e mappatura, software di analisi, memorizzazione dati su modelli selezionati, morsetto di induzione esterno.
