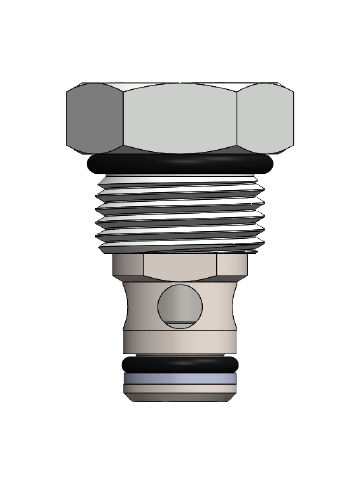

Valvola di non ritorno idraulica a vite, a cartuccia, per il blocco o il mantenimento del carico.
Funzionamento
CV08-P0 consente il flusso da ① a ② e blocca il flusso nella direzione opposta.
La cartuccia è dotata di un otturatore completamente guidato che è chiuso a molla finché non viene applicata una pressione sufficiente a ①, consentendo il flusso del fluido da ① a ②.
Caratteristiche
Risposta rapida e regolare alle variazioni di pressione.
Gli arresti positivi impediscono alle molle di diventare solide.
Dimensioni compatte.
Le regolazioni non possono essere annullate dalla valvola.
Cavità comunemente utilizzata nel settore.
Otturatore e gabbia temprati per una lunga durata.
Portata: vedere la tabella delle prestazioni
Perdite interne: 0,1 mL/min (2 gocce/min) max. a 250 bar (3500 psi)
Pressione di rottura (impostata) definita: Bar evidente a ① a 16,4 mL/min (1 cu. in. /min) raggiunto.
Molla di polarizzazione standard alla fessura: 0.3 bar (4 psi) / 1 bar (15 psi) / 2 bar (29 psi) / 4 bar (58 psi) / 5 bar (73 psi) / 10 bar (145 psi) / 20 bar (290 psi)
Fluido: A base minerale o sintetica con proprietà lubrificanti a viscosità di 7,4~420 cSt (50-2000 ssu)
Installazione: Nessuna restrizione
Cavità: V08-2
Utensile per cavità: T08-2RC (sgrossatura), T08-2FM (finitura)
Kit sede: SK08-2N -B
---
