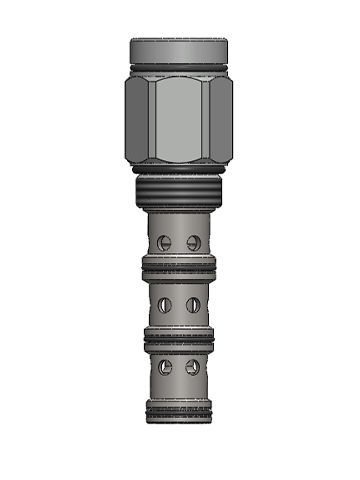

Distributore idraulico a cassetto PD16-2340

a comando assistitoa 3 viecompatto

Valvola direzionale idraulica a vite, a cartuccia, pilotata, di tipo vent-to-air, per circuiti a 3 vie che richiedono un pilotaggio a distanza. Funzionamento In posizione neutra (non pilotata), la PD16-2340 consente il flusso da ③ a ② in modo bidirezionale, mentre il flusso è bloccato a ④. La camera della molla è ventilata ad aria, sigillata internamente con O-ring dai percorsi di flusso della cartuccia. Al segnale di pilotaggio remoto a ①, la valvola si sposta in apertura da ③ a ④, bloccando il flusso a ②. Dato che la camera a molla è ventilata e sigillata con O-ring, la cartuccia può essere pressurizzata completamente su qualsiasi porta senza influenzare la pressione di pilotaggio richiesta, la pressione di pilotaggio non sarebbe influenzata dalla pressione di ④. Caratteristiche Cursore e gabbia temprati per una lunga durata. Compatto e conveniente. Cavità industriale generica. Gamma di molle di sbieco disponibili. Perdita interna: 42 ml/min (2,56 cu.in./min) max. a 350 bar (5000 psi) Coppia di installazione: 61-67 Nm (45-50 ft.lbs) Pressione di pilotaggio necessaria per il cambio completo del cursore: Per molla da 5,5 bar (80 psi): 5.5 bar (80 psi) Per molla da 11,5 bar (167 psi): 11.5 bar (167 psi) Temperatura: -40°C～120°C con guarnizioni standard in buna -26°C～204°C con guarnizioni in fluorocarbonio Fluido: A base minerale o sintetica con proprietà lubrificanti a viscosità di 7,4~420 cSt (50-2000 ssu) Installazione: Nessuna restrizione Cavità: V16-4 Utensile per cavità: T/H16-4RC-T-G (sgrossatura), T/H16-4FM-T-G (finitura)
