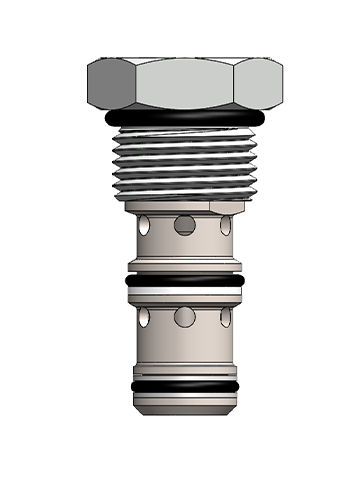

Valvola di ritegno a comando assistito PC10

a cartucciaa pistoneavvitabile

Valvola di ritegno idraulica a vite, a cartuccia, pilotata, che può essere applicata per circuiti di blocco o di mantenimento del carico unidirezionali. PC10 consente il flusso da ② a ③, mentre blocca il flusso dalla direzione opposta. Quando viene applicata una pressione sufficiente a ①, il fluido può fluire da ③ a ②. Il rapporto di pilotaggio per questo tipo di valvola è di 4:1, il che significa che la valvola non può essere aperta finché non viene applicato a ① almeno 1/3 della pressione di carico di ③ . In condizioni statiche o di assenza di carico, la valvola è regolata da una molla per garantire la tenuta. È disponibile un pistone pilota sigillato opzionale. Forniamo una base-molla personalizzata. Contattare il servizio clienti. Flusso: vedere la tabella delle prestazioni. Perdita interna: perdita interna da ③ a ②: max. 0.1mL/min (2 gocce/min) a 250bar (3600psi) da ② a①: max. 115mL/min (7cu.in./min) a 250bar (3600psi) (senza pistone sigillato) da ② a ①: nessuna perdita (senza pistone sigillato) Rapporto di pilotaggio: rapporto di pilotaggio 4:1: Sbieco della molla di controllo: Standard: 1,7 bar (25 psi); con pistone sigillato: min. 6,2 bar (90 psi) Filtrazione: valore nominale massimo: 10μm（NAS 8），ISO4406 19/17/14 Fluido: A base minerale o sintetica con proprietà lubrificanti a viscosità di 7,4~420 cSt (50-2000 ssu) Installazione: nessuna restrizione. Cavità：VC10-3 ； Strumento per cavità: T/H10-3RC-T-G（粗加工） t/H10-3FM-T-G（精加工） Kit guarnizioni: SK10-3X-TM
