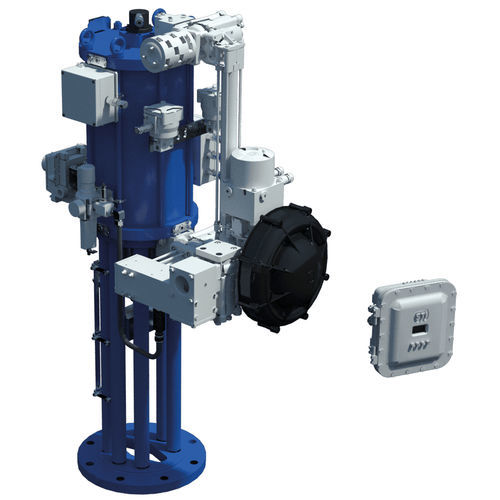

Controllore per valvola digitale QuickTrak™

Il sistema QuickTrak™ è dotato della più recente tecnologia di controllo digitale pneumatico delle valvole che combina un sistema di controllo basato su microprocessore con un posizionatore di valvole integrato. Questo sistema è stato progettato specificamente per rispondere alle sfide poste dalle applicazioni più esigenti di oggi. In grado di fornire il controllo e le prestazioni di un sistema idraulico, ma senza i requisiti ambientali e di stoccaggio, il sistema QuickTrak™ è flessibile e potente. Sonda: Trasduttori di posizione lineare magnetostrittivi situati all'interno dello stelo dell'attuatore che forniscono un feedback di controllo rapido ed estremamente preciso. valvole a 3 vie: La modalità di guasto avviene tramite (2) valvole a 3 vie (certificate SIL) pilotate dall'elettrovalvola, che isolano la servovalvola dall'attuatore. Una terza valvola elimina l'eventuale spurgo quando si verifica la modalità fail. Valvole a solenoide: eccitate in modo continuo a 24 VCC, normalmente chiuse, per avviare la modalità di guasto in caso di perdita dell'alimentazione dell'aria o del segnale. Servovalvola: servovalvola ad alta capacità per il posizionamento. Attuatore: Progettato su misura con porte più grandi per utilizzare il Cv più elevato e stelo forato per alloggiare la sonda di feedback. Controllore digitale: Fornisce un sistema ad anello chiuso multilivello basato sulla posizione della valvola e del cursore per controllare il motore passo-passo e regolare la pressione della camera dell'attuatore per ottenere la posizione desiderata della valvola. Vantaggi di QuickTrak Prestazioni migliorate. Elevata affidabilità. Posizionamento preciso. Rapidità di corsa/risposta. Manutenzione ridotta. Calibrazione e messa a punto rapida. Segnale di ingresso / feedback di posizione 4-20mA, protocollo HART Alimentazione da 100 a 240 VCA ± 10% 50-60 Hz ± 5% da 24 a 145 VCC ± 10% (da 4 a 0,3A) Consumo massimo di energia 95 W
