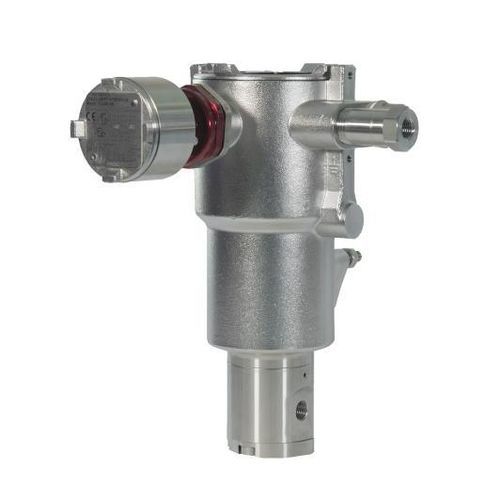

Elettrovalvola a comando assistito ICO4-PST

a 3/2 vieidraulicaaria

Panoramica
L'IMI Maxseal ICO4-PST è una valvola elettromagnetica intelligente ad alta integrità e a prova di esplosione con Partial Stroke Testing (PST) integrato, pensata per applicazioni di sicurezza in aree pericolose. Idonea per alimentazioni pneumatiche e idrauliche, è progettata per funzionamento fail-safe con capacità SIL 3 e trova impiego in offshore, oil & gas e generazione di energia. Corpo in acciaio inox 316L per resistenza alla corrosione. Possibilità di comando locale o remoto via DCS; versioni con attuazione idraulica o pneumatica disponibili.

Caratteristiche principali

• Progettazione a prova di esplosione — omologazioni ATEX, IECEx e FM
• Compatibile SIL 3 con Partial Stroke Testing (PST) integrato
• Versioni con attuazione idraulica e pneumatica
• Alto flusso con basso consumo energetico
• Comando remoto (DCS) o locale
• Costruzione in acciaio inox 316L per ambienti corrosivi
• Protezione ingressi: IP66/IP67; NEMA 4x
• Dimensione porta: 0.25 a 0.75 in
• Opzioni filettatura: ISO G; NPT
• Materiali guarnizione: NBR o FKM
• Range operativo: idraulico fino a 414 bar (6004 psi); pneumatico fino a 20 bar (290 psi)
• Tensione: 24V DC
• Consumo energetico: 5.7 a 17.3 W

Descrizione
L'ICO4-PST integra il Partial Stroke Testing per consentire la verifica periodica della funzionalità delle valvole di emergenza senza un ciclo completo, riducendo le interruzioni di processo e mantenendo l'integrità di sicurezza. Certificata per aree pericolose, è progettata per soddisfare requisiti di alta integrità nelle applicazioni critiche. Tipici mezzi di alimentazione: pneumatico, idraulico a bassa pressione e fluidi di processo. Configurazione 3/2 universale, adatta per installazioni certificate a prova di esplosione che richiedono componenti ad alta integrità.

Specifiche tecniche

• Temperatura ambiente (°C): -40 a 50
• Materiale tenuta: NBR; FKM
• Materiale corpo: Acciaio inox 316L
• Dimensione porta (in): 0.25 a 0.75
• Opzioni porta: ISO G; NPT
• Pressione di esercizio (bar): 0 a 10 (controllo); azionamento idraulico fino a 414 bar
• Mezzo di alimentazione: Pneumatico; Idraulico a bassa pressione; Fluidi di processo
• Configurazione: 3/2 universale
• Consumo energetico (W): 5.7 a 17.3
• Tensione: 24V DC
• Certificazioni: ATEX; IECEx; SIL2; SIL3; Ex EAC; NEMA 4x; IP66
