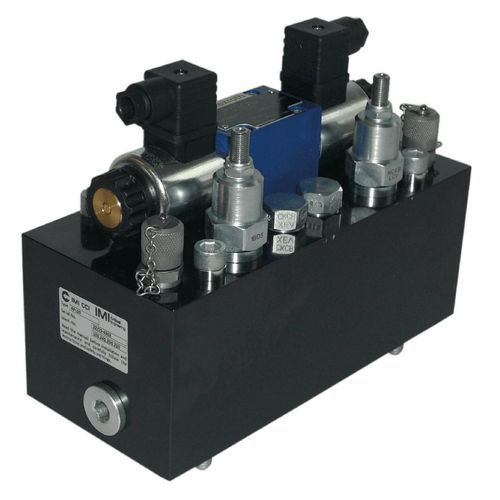

Distributore idraulico a cassetto APL

azionato tramite solenoidea 4/3 viecompatto

Panoramica L'unità di comando On/Off APL è progettata per l'apertura e la chiusura degli attuatori idraulici su valvole di isolamento. Fornisce controllo on/off preciso (non per posizionamento) tramite una elettrovalvola 4/3, strozzatori regolabili per la regolazione della velocità e valvole di ritegno integrate per evitare derive dell'attuatore. L'unità include due connessioni minimess per controlli di pressione e manutenzione e può essere montata direttamente su attuatori ASM-E o integrata in collettori Multi-Station (MSM). Compatibile con oli minerali e fluidi idraulici resistenti al fuoco; adatta a sistemi di valvole industriali esigenti.

Caratteristiche principali

• Elettrovalvola 4/3 per controllo direzionale on/off
• Strozzatore/i regolabile/i per la regolazione della velocità
• Valvole di ritegno integrate per prevenire la deriva
• Due connessioni minimess per controlli e assistenza
• Design compatto e leggero per installazione flessibile
• Montaggio: diretto su attuatori ASM-E o integrazione con MSM
• Compatibile con oli minerali e fluidi idraulici resistenti al fuoco

Punti tecnici aggiuntivi

• Taglie disponibili: Piccola 30 L/min, Grande 60 L/min
• Pressione di esercizio: 50 a 160 bar
• Involucro in alluminio anodizzato classe IP65
• Intervallo di temperatura: -10°C a 80°C

Specifiche tecniche

• Temperatura ambiente: -10°C a 80°C
• Materiale: Alluminio anodizzato
• Pressione di esercizio: 50–160 bar
• Mezzo: Idraulico
• Portata: Piccola 30 L/min; Grande 60 L/min
• Tenuta/prevenzione deriva: Valvole di ritegno integrate
• Connessioni di servizio: Due porte minimess
• Montaggio: Montaggio diretto su attuatori ASM-E o con MSM (Multi‑Station Manifold)
• Compatibilità fluidi: Oli minerali e fluidi idraulici resistenti al fuoco
• Grado di protezione: IP65
• Campo di temperatura: -10°C a 80°C
