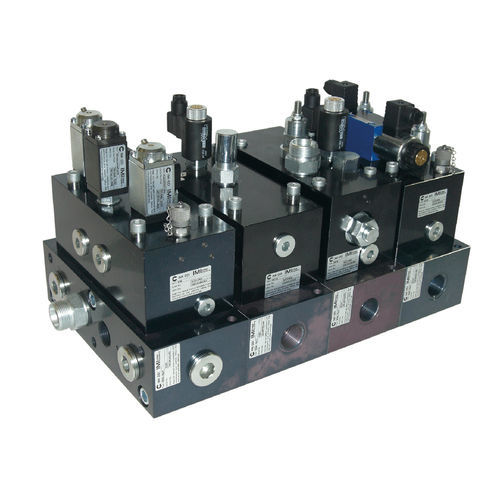

Manifold multicanale MSM

in alluminioper applicazione idraulicadi isolamento

Consente di montare su un unico rack tutti gli elementi disponibili con varie funzioni di controllo e per varie valvole. Il design dell'MSM consente di combinare fino a 8 elementi funzionali, come la valvola proporzionale (PV) e il dispositivo di intervento (SSB). Tutti gli elementi sono alimentati dai canali P e T interni all'MSM. È necessaria una sola connessione P e T per ogni MSM. Opzionale: è possibile collegare due connessioni di ciascun canale P e T per una portata maggiore (se necessario, contattare IMI CCI Svizzera). È possibile isolare ciascun canale in ogni piastra. Le connessioni anteriori, posteriori e laterali possono essere chiuse per combinare più funzioni e alimentare più di un attuatore. Progettato per olio minerale e/o fluidi idraulici resistenti al fuoco. Fluidi idraulici applicabili Olio minerale DIN51524 (DIN ISO 6074) Fluidi HFD-R resistenti al fuoco (ad es. Fyrquel® EHC) Fluidi HFD-U resistenti al fuoco (ad es. Quintolubric® 888) Contaminazione massima del fluido ISO 4406 17/16/13 NAS 1638 livello 6 Classe SAE 3 Materiale di tenuta FKM (Viton) Solo per connessioni di piccole dimensioni: LxBxH: 180x110x69 mm Dimensioni e qualità dei bulloni: 3x M12x120 10.9 Perni centrali: 5x16 mm ISO 8734 LxBxH: 300x120x88mm Connettori P, T, A e B: G1 "x18 Dimensioni e qualità dei bulloni: 3x M14x130 10,9 Perni centrali: 5x16 mm ISO 8734
