Accessorio per tubazione a saldare MOP/MOP-F

Panoramica
La piastra deflettore MOP/MOP-F è un dispositivo passivo in linea installato a valle delle valvole del vapore per ridurre la velocità di uscita e attenuare rumore e vibrazioni. Progettata per bypass turbina, sfiati e altre applicazioni vapore ad alta velocità, la geometria limita la velocità sonica conformemente a IEC 60534-8-3. Installare una piastra deflettore invece di sovradimensionare la valvola consente layout di impianto più compatti ed economicamente efficienti. Disponibile in corpo a passaggio dritto con piastra tipo corn (MOP) o piana (MOP-F), compatibile con connessioni terminali BWE standard. IMI applica questa soluzione nei sistemi vapore dal 1980.

Vantaggi principali

• Riduce la velocità di uscita del vapore per minimizzare rumore acustico e vibrazioni a valle delle valvole di controllo.
• Elimina la necessità di aumentare la taglia della valvola in applicazioni con forti cadute di pressione, supportando progetti compatti.
• Soluzione industriale consolidata con lunga esperienza operativa e conformità alle norme internazionali.

Caratteristiche principali

• Applicazione: bypass turbina, sfiati e sistemi vapore.
• Piastra deflettore in linea, corpo a passaggio dritto.
• Norme: IEC 60534-8-3; conformità ASME B31.1.
• Opzioni piastra: Corn (MOP) o Flat (MOP-F).
• Connessioni terminali: BWE standard.
• Dimensioni: 6" a 32" standard; 34"+ disponibili come speciale.
• Materiali: acciaio al carbonio; cromo-molibdeno.
• Fluido: vapore (altri fluidi su richiesta).

Forma e funzione del prodotto

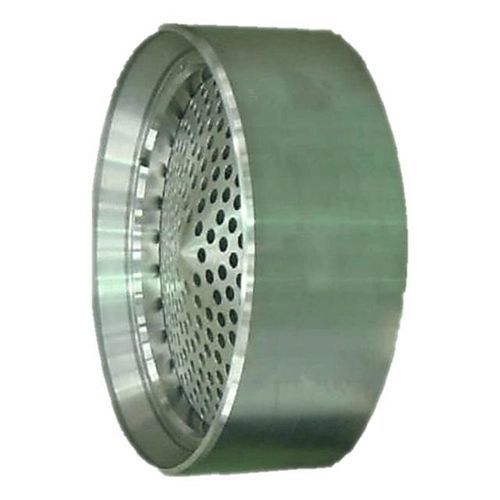

Il dispositivo è un insieme cilindrico metallico con una piastra interna forata. Installato a valle di una valvola di controllo riduce la velocità di uscita e interrompe i percorsi acustici per attenuare rumore e vibrazioni nei sistemi vapore ad alta pressione. Progettato per ambienti industriali e compatibile con connessioni BWE standard. IMI fornisce supporto ingegneristico per selezione e integrazione.

Caratteristiche / specifiche tecniche

• Tipi di fluido: vapore.
• Connessioni terminali: BWE standard.
• Materiali: acciaio al carbonio; acciaio cromo-molibdeno.
• Tipo di corpo: passaggio dritto.
• Codici di progettazione: ASME B31.1; IEC 60534-8-3.
• Limiti di temperatura (°C): 0 a 400.
• Dimensioni: 6" a 32" standard (34"+ speciale).
• Tipi di piastra: Corn (MOP) o Flat (MOP-F).
