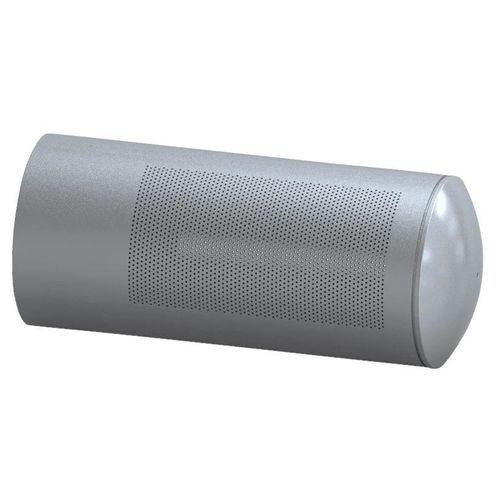

Silenziatore di mandata

di regolazionedi regolazione della pressionedi regolazione di portata

Panoramica del prodotto
Il sistema Dump Tube di IMI consente lo scarico sicuro e controllato del vapore nei condensatori nelle applicazioni di bypass della turbina. Progettato come orifizio fisso, riduce la pressione del vapore a valle della valvola di bypass fino alla pressione del condensatore. Ogni tubo è ingegnerizzato in base alle condizioni specifiche dell'impianto per garantire prestazioni ottimali e protezione degli organi interni del condensatore e della turbina. Il design elimina la necessità di raffreddamento aggiuntivo all'interno del condensatore e consente un controllo feed-forward accurato tramite il DCS del cliente. Sono disponibili layout opzionali a due stadi e il dump tube può funzionare anche come flussometro. Il sistema riduce il rumore e gli stress termici, diminuisce i costi di installazione grazie a percorsi tubieri più corti e al dimensionamento combinato della valvola di bypass e del dump tube, e abilita il controllo termico predittivo con algoritmi feed-forward integrati per la regolazione dell'acqua di spruzzo.

Caratteristiche principali

• Progetto a orifizio fisso per riduzione di pressione
• Dimensionamento personalizzato per ogni installazione
• Compatibile con condensatori raffreddati ad acqua o ad aria
• Può funzionare come flussometro
• Supporta layout mono o a due stadi
• Costruzione in acciaio legato (inossidabile opzionale)
• Progettato per sistemi di controllo feed-forward
• Saldato alla tubazione vapore a valle per un ingombro tubiero compatto

Applicazioni e vantaggi
Scarico sicuro e controllato di vapore nei condensatori in scenari di bypass della turbina; riduce il rumore e protegge gli interni distribuendo la pressione su stadi fissi; consente un controllo termico accurato e la regolazione predittiva dell'acqua di spruzzo; riduce i costi di installazione limitando la lunghezza delle tubazioni e consentendo il dimensionamento combinato della valvola di bypass e del dump tube.

Specifiche tecniche

• Tipi di fluido: Vapore
• Connessioni terminali: BWE; Flangia
• Codici di progetto: ASME B31.1; EN 12516-2
• Certificazioni: PED; NACE; SIL; CRN; IBR
• Costruzione: Acciaio legato (inossidabile opzionale)
• Layout: Mono o a due stadi (opzionale)
• Funzionalità: Riduttore di pressione a orifizio fisso; può agire come flussometro
• Controllo: Progettato per integrazione feed-forward con il DCS del cliente
