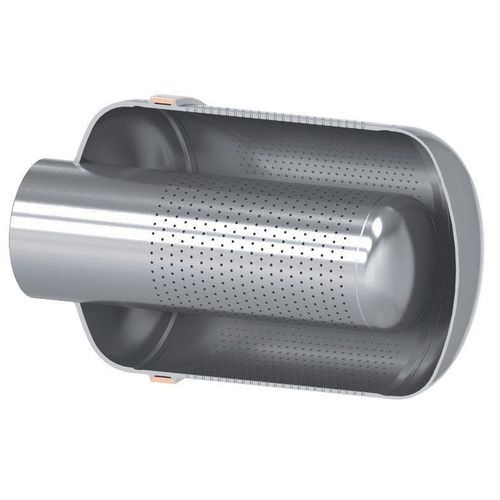

Diffusore di gas ad alta pressione

Panoramica del prodotto
Il tubo di scarico a due stadi IMI CCI è progettato per ridurre il rumore durante lo scarico del vapore nei condensatori, particolarmente nelle applicazioni di bypass della turbina con elevate cadute di pressione. Il suo design multistadio a foro fisso suddivide la caduta di pressione in due stadi per ridurre le emissioni acustiche e proteggere l'apparecchiatura a valle. Progettato su misura per ogni installazione, il tubo garantisce un controllo preciso della temperatura del vapore, ottimizza le dimensioni della valvola di bypass e del tubo, ed è saldato direttamente alla tubazione del vapore a valle. Costruito in acciaio legato (opzionale acciaio inossidabile), è adatto per condensatori raffreddati ad acqua o ad aria e si integra con i sistemi di controllo per soluzioni di centrali termiche.

Vantaggi

• Riduce i livelli di rumore suddividendo la caduta di pressione in due stadi nelle applicazioni a vapore ad alta pressione.
• Minimizza il rischio per gli interni del condensatore e della turbina dirigendo il flusso e controllando la temperatura del vapore.
• Abbassa i costi di installazione grazie all'ottimizzazione delle dimensioni della valvola e del tubo e alla riduzione delle esigenze di piping.

Caratteristiche principali

• Progetto a caduta di pressione in due stadi (multistadio, orifizio fisso).
• Costruzione con orifizio fisso saldato; saldato direttamente alla tubazione del vapore a valle.
• Progettazione personalizzata per ogni installazione per prestazioni precise.
• Compatibile con condensatori raffreddati ad aria o ad acqua.
• Capacità di misurazione del flusso.
• Corpo in acciaio legato con opzione acciaio inossidabile.
• Integrazione con sistemi di controllo per soluzioni termiche d'impianto.
• Controllo preciso della temperatura del vapore.
• Layout compatto adatto a valle della valvola di bypass.

Caratteristiche / specifiche tecniche

• Tipologia di fluido: Vapore.
• Connessioni terminali: BWE; Flangia.
• Codici di progetto: ASME B31.1; EN 12516-2.
• Certificazioni: PED; NACE; SIL; CRN; IBR.
• Costruzione: Corpo in acciaio legato (opzionale acciaio inossidabile); orifizio fisso saldato, configurazione multistadio.
• Applicazione: Bypass turbina e scarico del vapore verso condensatori; progettazione su misura per ogni installazione.
