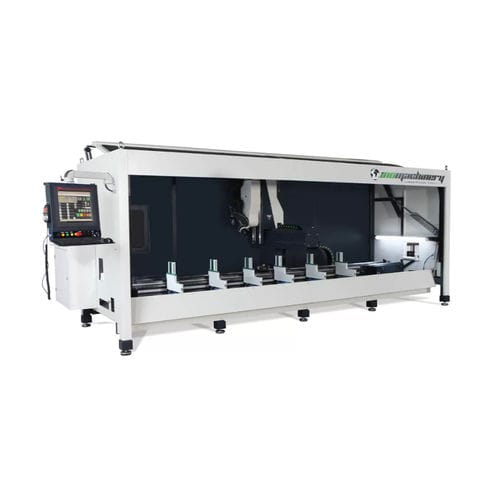

Centro di lavoro 4 assi Ino CALIFORNIA

verticalea ponteper alluminio

Il centro di lavorazione di profili CNC Compact Design con 4 assi controllati X-Y-Z-A. La macchina è progettata principalmente per la lavorazione di profili in alluminio. Oltre all'alluminio, può anche lavorare qualsiasi tipo di profilo in lega leggera con l'aiuto di frese personalizzate dedicate. Il ponte che porta l'elettromandrino ad alta velocità si muove su guide lineari tramite servomotori brushless indipendentemente dall'azionamento e lavora qualsiasi tipo di forma sui profili. L'elettromandrino può ruotare da 0 a 180 gradi indipendentemente dall'azionamento e lavorare in qualsiasi posizione angolare e cambiare gli utensili dal magazzino cambio utensili a 7 posizioni. Il software CADCAM è uno strumento personalizzato per i centri di lavorazione di profili "ino machinery". Il punto di riferimento pneumatico si inclina su e giù automaticamente secondo il ciclo di lavoro della macchina. Ci sono 6 pezzi di unità di serraggio dei profili, che vengono posizionati manualmente dall'operatore secondo le posizioni che il CadCAM decide. Grazie all'opzione di posizionamento automatico delle morse, il ponte può anche posizionare le morse stesse. I coperchi della cabina si muovono automaticamente su e giù quando la macchina è in lavorazione e smette di lavorare. La macchina funziona con un software personalizzato per la lavorazione dei profili. Grazie al software per la lavorazione dei profili, i disegni Dxf dei profili da lavorare vengono importati dall'operatore e visualizzati in 3D sullo schermo. La lunghezza del profilo viene inserita, ogni foro o fessura o forma libera viene registrata come una macro, poi queste macro vengono introdotte come le operazioni da eseguire sul profilo. Queste macro vengono selezionate e posizionate sul profilo.
