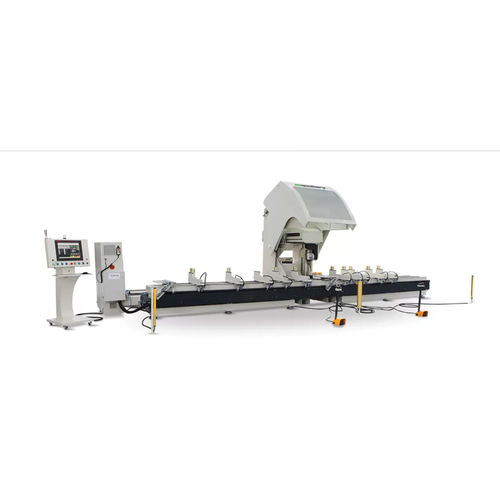

Centro di lavoro CNC 5 assi Ino XP 9000

verticaleper alluminioHSK F63

ino XP 9000 è un vero centro di lavorazione di profili CNC a 5 assi che lavora sugli assi X-Y-Z-A-C in modo indipendente. Grazie all'unità di controllo CNC è possibile eseguire qualsiasi operazione di fresatura, fresatura, scantonatura e taglio sui pezzi di profilo in qualsiasi angolo e in qualsiasi posizione. La macchina ha una dimensione standard di 7,5 metri e opzionalmente di 9,5 metri e 11,2 metri. Le pinze pneumatiche di tenuta del profilo sono mosse dalla stessa colonna C e posizionate secondo le posizioni che vengono lette dal software di lavorazione dei profili per evitare collisioni e per la migliore presa del pezzo di profilo. La macchina ha un magazzino cambio utensili di 10 posizioni e 1 per la lama di intaglio e taglio. Le lame che possono essere montate sulla macchina variano da 120 mm a 500 mm max. Grazie alla lama d'intaglio da 500 mm è possibile fresare o intagliare o tagliare qualsiasi dimensione di profilo. Su questa macchina è anche possibile fare le operazioni di fresatura e le operazioni di taglio in diversi angoli. In particolare con l'aiuto del "Profile MAchining Software" è possibile elencare tutte le operazioni di taglio e lavorazione sulla macchina ed eseguirle su questa macchina senza la necessità di un'altra macchina da taglio. Le dimensioni massime di lavorazione dei profili in 3 assi sono 500X350 mm e in 5 assi 350 mm X 350 mm. Ci sono 2 zone di lavoro sulla macchina per un uso efficiente che può essere esteso a 4 zone diverse opzionalmente. Grazie al software di lavorazione dei profili, i disegni dxf dei profili da lavorare vengono importati dall'operatore e visualizzati in 3D sullo schermo.
