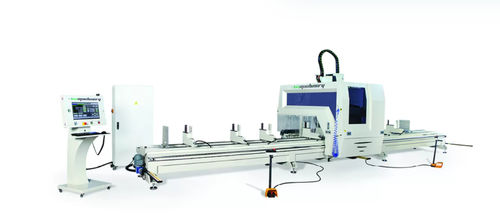

Centro di lavoro CNC 3 assi Ino XP 7000
verticalea ponteper alluminio

centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a ponte
Materiale lavorato
per alluminio, per rame, per PVC
Testa del mandrino
HSK F63
Numero di utensili
8 utensili
Applicazioni
di foratura, per profilati, CAD CAM, per porte e finestre
Altre caratteristiche
di fresatura, ad alta velocità, alta precisione, con bloccaggio pneumatico
Corsa X

7.300 mm
(287 in)

Corsa Y

300 mm
(12 in)

Corsa Z

300 mm
(12 in)

Velocità di rotazione

Max.: 24.000 rpm
(150.796 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Potenza

7,5 kW
(10,2 hp)

Velocità di avanzamento asse X

1 m/s
(3 ft/s)

Velocità di avanzamento asse Y

1 m/s
(3 ft/s)

Peso totale

3.200 kg
(7.054,79 lb)

Lunghezza totale

9.300 mm
(366,1 in)

Larghezza massima

2.430 mm
(95,7 in)

Altezza totale

2.300 mm
(90,6 in)

Descrizione

L'ino XP 7000 è un centro di lavorazione profili a 3 assi CNC progettato per la lavorazione di profili con alta precisione e velocità. La macchina è fondamentalmente progettata per la lavorazione di profili in lega leggera come alluminio (fino a 20 mm di spessore), pvc, rame, acciaio fino a 20 mm di spessore, acciaio inossidabile fino a 2 mm di spessore. Grazie all'alta precisione e alle grandi capacità di lavorazione, la macchina è adatta a tutti i profili per porte e finestre, profili per facciate continue, profili per facciate continue uniti, industria automobilistica, industria aeronautica, industria degli autobus e industria dei mobili. La lunghezza netta di lavorazione di 7,3 metri della macchina è divisa in 2 zone di lavoro di 3.500 mm ciascuna e la macchina funziona in 2 stazioni che possono essere programmate indipendentemente. Le operazioni di foratura e di fresatura sono disegnate grazie al software 3D CAD-CAM Profile Machining e i codici G sono trasportati attraverso un controller CNC al mandrino di fresatura della macchina. I profili sono collegati su unità di serraggio pneumatico che possono prendere profili fino a 400 X 300 mm di dimensione e 7.300 mm di lunghezza. Le unità di serraggio pneumatico possono essere posizionate automaticamente dal ponte di lavorazione. Nel caso in cui le operazioni causino una collusione del mandrino sui morsetti, la macchina allontana automaticamente i morsetti dallo scontro. Il primo mandrino lavora dall'alto e il secondo mandrino è un mandrino angolare che lavora dai lati del profilo Il mandrino superiore ha 7,5 kW con 24.000 giri/minuto azionato attraverso un inverter di 10 kW per regolare la velocità da 1 a 24.000 giri/minuto. La macchina è progettata con un magazzino automatico fisso di cambio utensili posto al centro della macchina con 8 posizioni

---
