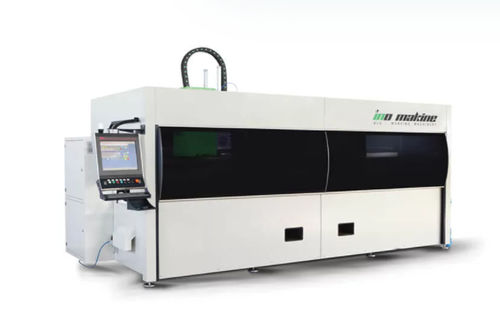

Centro di lavoro CNC 3 assi Ino XC 2000/34
universalea ponteper alluminio

centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
universale
Struttura
a ponte
Materiale lavorato
per alluminio
Testa del mandrino
HSK F63
Numero di utensili
20 utensili
Applicazioni
per profilati in alluminio, CAD CAM
Altre caratteristiche
compatto
Corsa X

230 mm
(9 in)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 24.000 rpm
(150.796 rad.min-1)

Potenza

3 kW, 7,5 kW
(4,08 hp, 10,2 hp)

Velocità di avanzamento asse X

1 m/s
(3 ft/s)

Velocità di avanzamento asse Y

1 m/s
(3 ft/s)

Peso totale

3.050 kg
(6.724,1 lb)

Lunghezza totale

5.830 mm
(229,5 in)

Larghezza massima

2.200 mm
(86,6 in)

Altezza totale

2.350 mm
(92,5 in)

Descrizione

Il centro di lavorazione di profili CNC Compact Design con 3 assi controllati X-Y-Z. La macchina è progettata principalmente per la lavorazione di profili in alluminio. Oltre all'alluminio, può anche lavorare qualsiasi tipo di profili in lega leggera con l'aiuto di frese personalizzate dedicate. Il ponte che porta l'elettromandrino ad alta velocità si muove su guide lineari tramite servomotori brushless indipendentemente dall'azionamento e lavora qualsiasi tipo di forma sui profili. Grazie all'elettromandrino bifacciale orizzontale opzionale è possibile lavorare dal fronte e dal retro del profilo. Il software CADCAM è uno strumento personalizzato per i centri di lavoro per profili "ino machinery". Il punto di riferimento pneumatico si inclina su e giù automaticamente in base al ciclo di lavoro della macchina. Ci sono 6 pezzi di unità di serraggio del profilo, che vengono posizionati manualmente dall'operatore secondo i posti che il software di produzione decide. Grazie all'opzione di posizionamento automatico delle pinze, il ponte può anche posizionare le pinze stesse. I coperchi della cabina si muovono automaticamente su e giù quando la macchina è in lavorazione e smette di lavorare. La lunghezza del profilo viene inserita, ogni foro o scanalatura o forma libera viene registrata come una macro, poi queste macro vengono introdotte come le operazioni da eseguire sul profilo. Queste macro vengono selezionate e posizionate sul profilo. Nel caso in cui le stesse operazioni debbano essere eseguite su diversi profili, il software imposterà parametricamente le stesse operazioni su diverse lunghezze, preparerà il programma di lavorazione facendo tutti i calcoli automaticamente e mostrerà la simulazione della lavorazione.

---
