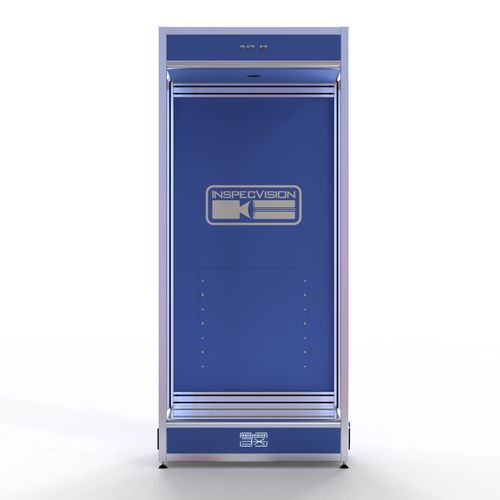

Macchina di ispezione ottica Planar P17.12

3Ddi superficiedi forma

- Ispezione rapida e automatica delle parti - Reverse Engineering ultraveloce - Integrazione SPC - La più ampia gamma di modelli disponibili - Aggiunta della scansione 3D Specifiche del prodotto Precisione: - Forma: 12/25μm* - Surfscan: 0,1 mm Dimensioni del componente (lunghezza x profondità x altezza) : 500 mm x 333 mm x 120 mm Specifiche - Lunghezza massima del componente: 500 mm - Larghezza massima del componente: 333 mm - Spessore massimo del componente: 120 mm - Peso massimo del componente: 100 kg - UDL (carico uniformemente distribuito) - Precisione di misura, lunghezza e larghezza** : +/- 12/25 μm* - Precisione di misura, altezza** (opzionale) : +/- 100 μm - Spaziatura tra i punti: 0,09 mm - Velocità di misura** : 3GHz - Disco rigido: >125GB - Schermo : schermo piatto da 20 pollici o superiore - Apparecchiature periferiche : Tastiera e mouse ottico - Software operativo : Windows 10 - 64 bit - Software proprietario InspecVision : Ispezione, SPC, Reporting, Reverse engineering - Cavo dati : USB 2 o USB3 - Armadio per computer (opzionale) : Contenitore industriale a prova di polvere - Struttura del tavolo luminoso : Telaio in alluminio estruso con rivestimento acrilico - Superficie di misurazione del tavolo luminoso : Vetro laminato, temprato con strato di diffusione integrale - Sorgente luminosa : Illuminazione a LED ad alta efficienza - Struttura del montante: alluminio estruso
