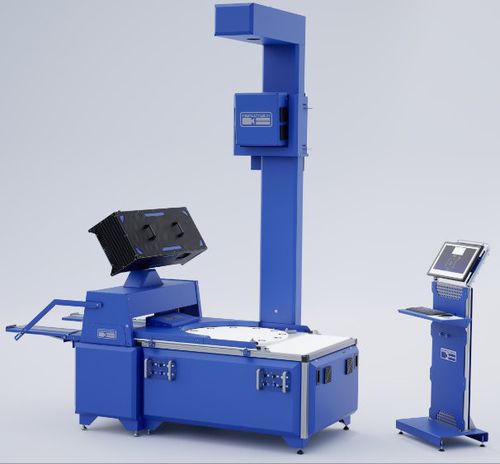

Macchina di ispezione ottica Planar P110.25

3Ddi superficiedi forma

- Ispezione rapida e automatica delle parti - Reverse Engineering ultraveloce - Integrazione SPC - La più ampia gamma di modelli disponibili - Aggiunta della scansione 3D Specifiche del prodotto Precisione: - Forma: 25/50μm - Surfscan: 0,15 mm Dimensioni del componente (lunghezza x profondità x altezza) 1276 mm x 851 mm x 350 mm Specifiche - Lunghezza massima del componente: 1276 mm - Larghezza massima del componente: 851 mm - Spessore massimo del componente: 350 mm - Peso massimo del componente: 200 kg - UDL (carico uniformemente distribuito) - Precisione di misura, lunghezza e larghezza** : +/- 25/50 μm* - Precisione di misura, altezza** (opzionale) : +/- 150 μm* - Spaziatura tra i punti: 0,23 mm - Velocità di misura** : <0,25sec - Telecamera : Industriale ad altissima risoluzione montata professionalmente in un involucro sigillato - Processore del computer : Intel Quad Core - Velocità del processore : <3GHz - Disco rigido : <125Gb - Schermo : schermo piatto da 20 pollici o superiore - Apparecchiature periferiche : Tastiera e mouse ottico - Software operativo : Windows 10 - 64 bit - Software proprietario InspecVision : Ispezione, SPC, Reporting, Reverse engineering - Cavo dati: USB 2 o USB3 - KVM : Supporto per tastiera, display video e mouse (PC integrato nel tavolo luminoso) - Struttura del tavolo luminoso : Telaio con rivestimento in lamiera rimovibile - Superficie di misurazione del tavolo luminoso: vetro laminato, temprato con strato di diffusione integrale - Sorgente luminosa: tubi fluorescenti ad alta efficienza o illuminazione a LED con alimentatore digitale ad alta frequenza - Struttura del montante: costruzione pesante in lamiera piegata - Alimentazione : 230 Volt, monofase, 50Hz o 110 Volt, monofase, 60Hz su richiesta - Consumo di energia : 8 Amp massimo a 230 Volt, 13 Amp massimo a 110 Volt - Dispositivi di protezione : Interruttori automatici, montati sul retro del tavolo luminoso
