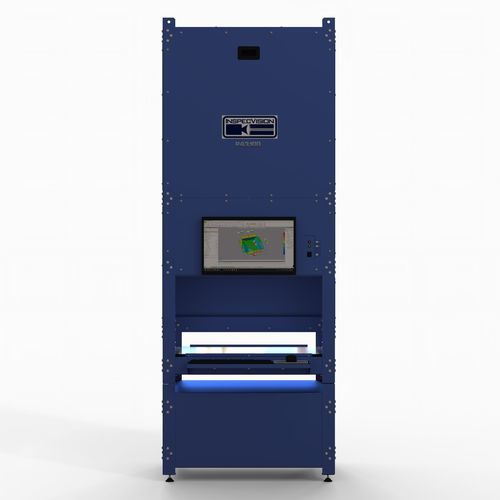

Macchina di ispezione ottica Planar P43.100

visiva3Ddi superficie

- Ispezione rapida e automatica delle parti - Reverse Engineering ultraveloce - Integrazione SPC - La più ampia gamma di modelli disponibili - Aggiunta della scansione 3D Precisione: - Forma: 100/200μm* - Surfscan: 0,3 mm Dimensione del componente - (lunghezza x profondità x altezza) - 810 mm x 520 mm x 250 mm Specifiche - Lunghezza massima del componente: 810 mm - Larghezza massima del componente: 520 mm - Spessore massimo del componente: 50 mm - Peso massimo del componente: 25 kg - UDL (carico uniformemente distribuito) - Precisione di misura, lunghezza e larghezza** : +/- 100/200µm - Precisione di misura, altezza** (opzionale) : +/- 300 µm - Spaziatura tra i punti: 0,26 mm - Velocità di misurazione** : <0,25sec - Telecamera : Industrializzata ad altissima risoluzione - Processore del computer : Intel Dual Core - Velocità del processore : 2GHz - Disco rigido : <256Gb - Schermo : 24 pollici a schermo piatto - Apparecchiature periferiche : Tastiera e mouse ottico - Software operativo : Windows 10- 64 Bit - Software proprietario InspecVision : ispezione 2D e 3D, SPC, reportistica, reverse engineering - Cavo dati: USB2 o USB3 - KVM: supporto per tastiera, display video e mouse (PC integrato nel tavolo luminoso) - Struttura del tavolo luminoso : Telaio con rivestimento in lamiera rimovibile - Sorgente luminosa: LED ad alta efficienza - Alimentazione : 230 Volt, monofase, 50Hz o 110 Volt, monofase, 60Hz su richiesta - Consumo di energia : 5 Amp massimo a 230 Volt, 10 Amp massimo a 110 Volt - Pannello di controllo : Interruttori di controllo per l'alimentazione di computer e proiettore e porta USB - Direttive CE : Conforme alle direttive Macchine, Bassa tensione e EMC - Colore della vernice (vernice a polvere) : RAL5013 (blu cobalto) - Condizioni ambientali di funzionamento : 10-30 gradi C
