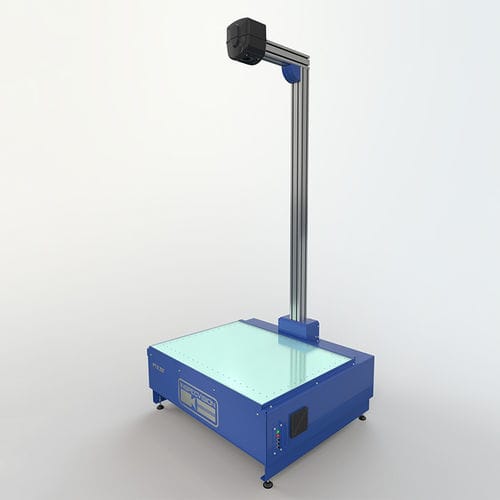

Macchina di ispezione ottica Planar P70.20

3Ddi superficiedi forma

- Ispezione rapida e automatica delle parti - Reverse Engineering ultraveloce - Integrazione SPC - La più ampia gamma di modelli disponibili - Aggiunta della scansione 3D Precisione: - Forma: 20/40μm* - Surfscan: 0,15 mm Dimensione del componente - (lunghezza x profondità x altezza) - 1000 mm x 667 mm x 350 mm Specifiche tecniche - Lunghezza massima del componente: 1000 mm - Larghezza massima del componente: 667 mm - Spessore massimo del componente: 350 mm - Peso massimo del componente: 50 kg - UDL (carico uniformemente distribuito) - Precisione di misura, lunghezza e larghezza** : +/- 20/40 μm* - Precisione di misura, altezza ** (opzionale) : +/- 150 μm* - Spaziatura tra i punti: 0,18 mm - Velocità di misura** : 2GHz - Disco rigido : <80Gb - Schermo : schermo piatto da 20 pollici o migliore - Apparecchiature periferiche : Tastiera e mouse ottico - Software operativo : Windows 10 - 64 bit - Software proprietario InspecVision : Ispezione, SPC, Reporting, Reverse engineering - Cavo dati : USB 2 o USB3 - Armadio per computer (opzionale) : Contenitore industriale a prova di polvere - Struttura del tavolo luminoso: involucro in acciaio saldato - Superficie di misurazione del tavolo luminoso : Vetro laminato, temprato con strato di diffusione integrale - Sorgente luminosa : LED ad alta efficienza - Struttura del montante : Alluminio estruso - Alimentazione : 230 Volt, monofase, 50Hz o 110 Volt, monofase, 60Hz su richiesta - Consumo di energia : 4 Amp massimo a 230 Volt, 7 Amp massimo a 110 Volt - Pannello di controllo : Interruttori di controllo per alimentazione, telecamera e luci - Direttive CE : Conforme alle direttive Macchine, Bassa tensione e EMC - Colore : Alluminio naturale e RAL 5013 (blu cobalto)
